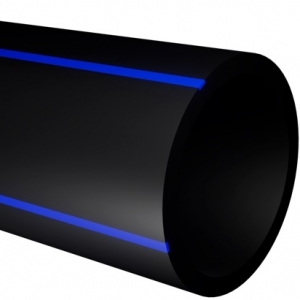

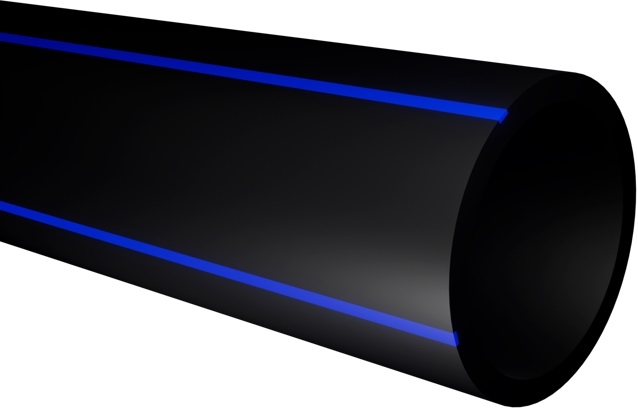

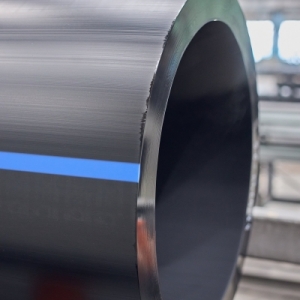

Труба ПЭ100

Фотографии

Трубы из полиэтилена более 50 лет применяются во всём мире для строительства напорных систем водоснабжения, водоотведения, технологических трубопроводов. Производство полиэтиленовых труб из полиэтилена низкого давления (ПНД) для водоснабжения регламентируется ГОСТ18599-2001 (изм. №2). Основное назначение - транспортировка воды, в том числе хозяйственно-питьевого водоснабжения, при температуре от 0 до 40о С, а также других жидких веществ.

Характеристики:

Диаметры DN/OD 20–1200 мм

Температура транспортируемой среды: 0–40°С

Материал труб: ПЭ 100

SDR 9; 11; 13,6; 17; 21; 26; 33

Рабочее давление до PN 20

Срок службы ≥ 50 лет

Конструкция: однослойные трубы

Нормативная документация: ГОСТ 18599-2001 EN 12201-2:2011

Пример условного обозначения: Труба ПЭ100 SDR17  DN110х6,6 питьевая ГОСТ 18599-2001

Область применения: полиэтиленовые трубы предназначены для трубопроводов, транспортирующих,воду, в том числе хозяйственно-питьевого водоснабжения, при температуре от 0 до 40⁰С, а так же другие жидкие и газообразные вещества.

Расчетная масса 1 м труб из композиций полиэтилена, кг

DN SDR 41 SDR 33 SDR 26 SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9
PN 4 PN 5 PN 6,З PN 8 PN 9,5 PN 10 PN 12,5 PN 16 PN 20
16 - - - - - - - - 0,090
20 - - - - - - - 0,116 0,132
25 - - - - - - 0,148 0,169 0,198
32 - - - - - 0,193 0,229 0,277 0,325
40 - - - 0,244 0,281 0,292 0,353 0,427 0,507
50 - - 0,308 0,369 0,436 0,449 0,545 0,663 0,786
63 - 0,392 0,488 0,573 0,682 0,715 0,869 1,05 1,25
75 0,469 0,543 0,668 0,821 0.97 1,01 1,23 1,46 1,76
90 0,630 0,782 0,969 1,18 1.10 1,45 1,76 2,12 2,54
110 0,930 1,16 1,42 1,77 2,07 2,16 2,61 3,14 3,78
125 1,22 1,50 1,83 2,26 2,66 2,75 3,37 4,08 4,87
140 1,53 1,87 2,31 2,83 3,35 3,46 4,22 5,08 6,12
160 1,98 2,41 3,03 3,71 4,35 4,51 5,50 6,67 7,97
180 2,47 3,05 3,78 4,66 5,47 5,71 6,98 8,43 10,1
200 3,03 3,82 4,68 5,77 6,78 7,04 8,56 10,4 12,5
225 3,84 4,76 5,88 7,29 8,55 8,94 10,9 13,2 15,8
250 4,81 5,90 7.29 8,92 10,6 11,0 13,4 16,2 19,4
280 5,96 7,38 9.09 11,3 13,2 13,8 16,8 20,3 24,4
315 7,49 9,35 11,6 14,2 16,7 17,4 21,3 25,7 30,8
355 9,53 11,8 14,6 18,0 21,2 22,2 27,0 32,6 39,2
400 12,1 15,1 18,6 22,9 26,9 28,0 34,2 41,4 49,7
450 15,2 19,0 23,5 29,0 34,0 35,5 43,3 52,4 62,9
500 19,0 23,4 29,0 35,8 42,0 43,9 53,5 64,7 77,5
560 23,6 29,4 36,3 44,8 52,6 55,0 67,1 81,0 97,3
630 29,9 37,1 46,0 56,5 66,6 69,6 84,8 103 123
710 38,1 47,3 58,5 72,1 84,7 88,4 108 131 157
800 48,3 59,9 74,1 91,4 108 112 137 166 199
900 60,9 75,9 93.8 116 136 142 173 210 252
1000 75,4 93,5 116 143 168 175 214 259 311
1200 108 134 167 206 242 252 308 373 -
1400 148 183 227 280 - 343 419 - -
1600 193 239 296 365 - 448 547 - -



Толщина стенок и номинальные давления труб из полиэтилена ПЭ 100, мм

DN SDR 41 SDR 33 SDR 26 SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9
PN 4 PN 5 PN 6,З PN 8 PN 9,5 PN 10 PN 12,5 PN 16 PN 20
16 - - - - - - - - 2,0
20 - - - - - - - 2,0 2,3
25 - - - - - - 2,0 2,3 2,8
32 - - - - - 2,0 2,4 3,0 3,6
40 - - - 2,0 2,3 2,4 3 3,7 4,5
50 - - 2 2,4 2,9 3,0 3,7 4,6 5,6
63 - 2 2,5 3,0 3,6 3,8 4,7 5,8 7,1
75 2,0 2,3 2,9 3,6 4,3 4,5 5,6 6,8 8,4
90 2,2 2,8 3,5 4,3 5,1 5,4 6,7 8,2 10,1
110 2,7 3,4 4,2 5,3 6,3 6,6 8,1 10,0 12,3
125 3,1 3,9 4,8 6 7,1 7,4 9,2 11,4 14,0
140 3,5 4,3 5,4 6,7 8,0 8,3 10,3 12,7 15,7
160 4,0 4,9 6,2 7,7 9,1 9,5 11,8 14,6 17,9
180 4,4 5,5 6,9 8,6 10,2 10,7 13,3 16,4 20,1
200 4,9 6,2 7,7 9,6 11,4 11,9 14,7 18,2 22,4
225 5,5 6,9 8,6 10,8 12,8 13,4 16,6 20,5 25,2
250 6,2 7,7 9,6 11,9 14,2 14,8 18,4 22,7 27,9
280 6,9 8,6 10,7 13,4 15,9 16,6 20,6 25,4 31,3
315 7,7 9,7 12,1 15,0 17,9 18,7 23,2 28,6 35,2
355 8,7 10,9 13,6 16,9 20,1 21,1 26,1 32,2 39,7
400 9,8 12,3 15,3 19,1 22,7 23,7 29,4 36,3 44,7
450 11,0 13,8 17,2 21,5 25,5 26,7 33,1 40,9 50,3
500 12,3 15,3 19,1 23,9 28,3 29,7 36,8 45,4 55,8
560 13,7 17,2 21,4 26,7 31,7 33,2 41,2 50,8 62,5
630 15,4 19,3 24,1 30,0 35,7 37,4 46,3 57,2 70,3
710 17,4 21,8 27,2 33,9 40,2 42,1 52,2 64,5 -
800 19,6 24,5 30,6 38,1 45,3 47,4 58,8 72,6 -
900 22,0 27,6 34,4 42,9 51,0 53,3 66,1 - -
1000 24,5 30,6 38,2 47,7 56,6 59,3 73,5 - -
1200 29,4 36,7 45,9 57,2 68,0 71,1 - - -
1400 34,3 42,9 53,5 66,7 - - - - -
1600 39,2 49,0 61,2 - - - - - -
Тех. документацияСкачать

Трубы из полиэтилена более 50 лет применяются во всём мире для строительства напорных систем водоснабжения, водоотведения, технологических трубопроводов. Производство полиэтиленовых труб из полиэтилена низкого давления (ПНД) для водоснабжения регламентируется ГОСТ18599-2001 (изм. №2). Основное назначение - транспортировка воды, в том числе хозяйственно-питьевого водоснабжения, при температуре от 0 до 40о С, а также других жидких веществ.

Характеристики:

Диаметры DN/OD 20–1200 мм

Температура транспортируемой среды: 0–40°С

Материал труб: ПЭ 100

SDR 9; 11; 13,6; 17; 21; 26; 33

Рабочее давление до PN 20

Срок службы ≥ 50 лет

Конструкция: однослойные трубы

Нормативная документация: ГОСТ 18599-2001 EN 12201-2:2011

Пример условного обозначения: Труба ПЭ100 SDR17  DN110х6,6 питьевая ГОСТ 18599-2001

Область применения: полиэтиленовые трубы предназначены для трубопроводов, транспортирующих,воду, в том числе хозяйственно-питьевого водоснабжения, при температуре от 0 до 40⁰С, а так же другие жидкие и газообразные вещества.

Расчетная масса 1 м труб из композиций полиэтилена, кг

DN SDR 41 SDR 33 SDR 26 SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9
PN 4 PN 5 PN 6,З PN 8 PN 9,5 PN 10 PN 12,5 PN 16 PN 20
16 - - - - - - - - 0,090
20 - - - - - - - 0,116 0,132
25 - - - - - - 0,148 0,169 0,198
32 - - - - - 0,193 0,229 0,277 0,325
40 - - - 0,244 0,281 0,292 0,353 0,427 0,507
50 - - 0,308 0,369 0,436 0,449 0,545 0,663 0,786
63 - 0,392 0,488 0,573 0,682 0,715 0,869 1,05 1,25
75 0,469 0,543 0,668 0,821 0.97 1,01 1,23 1,46 1,76
90 0,630 0,782 0,969 1,18 1.10 1,45 1,76 2,12 2,54
110 0,930 1,16 1,42 1,77 2,07 2,16 2,61 3,14 3,78
125 1,22 1,50 1,83 2,26 2,66 2,75 3,37 4,08 4,87
140 1,53 1,87 2,31 2,83 3,35 3,46 4,22 5,08 6,12
160 1,98 2,41 3,03 3,71 4,35 4,51 5,50 6,67 7,97
180 2,47 3,05 3,78 4,66 5,47 5,71 6,98 8,43 10,1
200 3,03 3,82 4,68 5,77 6,78 7,04 8,56 10,4 12,5
225 3,84 4,76 5,88 7,29 8,55 8,94 10,9 13,2 15,8
250 4,81 5,90 7.29 8,92 10,6 11,0 13,4 16,2 19,4
280 5,96 7,38 9.09 11,3 13,2 13,8 16,8 20,3 24,4
315 7,49 9,35 11,6 14,2 16,7 17,4 21,3 25,7 30,8
355 9,53 11,8 14,6 18,0 21,2 22,2 27,0 32,6 39,2
400 12,1 15,1 18,6 22,9 26,9 28,0 34,2 41,4 49,7
450 15,2 19,0 23,5 29,0 34,0 35,5 43,3 52,4 62,9
500 19,0 23,4 29,0 35,8 42,0 43,9 53,5 64,7 77,5
560 23,6 29,4 36,3 44,8 52,6 55,0 67,1 81,0 97,3
630 29,9 37,1 46,0 56,5 66,6 69,6 84,8 103 123
710 38,1 47,3 58,5 72,1 84,7 88,4 108 131 157
800 48,3 59,9 74,1 91,4 108 112 137 166 199
900 60,9 75,9 93.8 116 136 142 173 210 252
1000 75,4 93,5 116 143 168 175 214 259 311
1200 108 134 167 206 242 252 308 373 -
1400 148 183 227 280 - 343 419 - -
1600 193 239 296 365 - 448 547 - -



Толщина стенок и номинальные давления труб из полиэтилена ПЭ 100, мм

DN SDR 41 SDR 33 SDR 26 SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9
PN 4 PN 5 PN 6,З PN 8 PN 9,5 PN 10 PN 12,5 PN 16 PN 20
16 - - - - - - - - 2,0
20 - - - - - - - 2,0 2,3
25 - - - - - - 2,0 2,3 2,8
32 - - - - - 2,0 2,4 3,0 3,6
40 - - - 2,0 2,3 2,4 3 3,7 4,5
50 - - 2 2,4 2,9 3,0 3,7 4,6 5,6
63 - 2 2,5 3,0 3,6 3,8 4,7 5,8 7,1
75 2,0 2,3 2,9 3,6 4,3 4,5 5,6 6,8 8,4
90 2,2 2,8 3,5 4,3 5,1 5,4 6,7 8,2 10,1
110 2,7 3,4 4,2 5,3 6,3 6,6 8,1 10,0 12,3
125 3,1 3,9 4,8 6 7,1 7,4 9,2 11,4 14,0
140 3,5 4,3 5,4 6,7 8,0 8,3 10,3 12,7 15,7
160 4,0 4,9 6,2 7,7 9,1 9,5 11,8 14,6 17,9
180 4,4 5,5 6,9 8,6 10,2 10,7 13,3 16,4 20,1
200 4,9 6,2 7,7 9,6 11,4 11,9 14,7 18,2 22,4
225 5,5 6,9 8,6 10,8 12,8 13,4 16,6 20,5 25,2
250 6,2 7,7 9,6 11,9 14,2 14,8 18,4 22,7 27,9
280 6,9 8,6 10,7 13,4 15,9 16,6 20,6 25,4 31,3
315 7,7 9,7 12,1 15,0 17,9 18,7 23,2 28,6 35,2
355 8,7 10,9 13,6 16,9 20,1 21,1 26,1 32,2 39,7
400 9,8 12,3 15,3 19,1 22,7 23,7 29,4 36,3 44,7
450 11,0 13,8 17,2 21,5 25,5 26,7 33,1 40,9 50,3
500 12,3 15,3 19,1 23,9 28,3 29,7 36,8 45,4 55,8
560 13,7 17,2 21,4 26,7 31,7 33,2 41,2 50,8 62,5
630 15,4 19,3 24,1 30,0 35,7 37,4 46,3 57,2 70,3
710 17,4 21,8 27,2 33,9 40,2 42,1 52,2 64,5 -
800 19,6 24,5 30,6 38,1 45,3 47,4 58,8 72,6 -
900 22,0 27,6 34,4 42,9 51,0 53,3 66,1 - -
1000 24,5 30,6 38,2 47,7 56,6 59,3 73,5 - -
1200 29,4 36,7 45,9 57,2 68,0 71,1 - - -
1400 34,3 42,9 53,5 66,7 - - - - -
1600 39,2 49,0 61,2 - - - - - -

Преимущества

Безопасность для питьевого водоснабжения
Высокая химическая стойкость
Герметичность в течение всего срока эксплуатации – не менее 50 лет
Гибкость
Не требуется электрохимическая защита трубопровода
Низкие затраты на использование тяжелой техники при монтаже
Низкий вес
Устойчивость к коррозии, биообрастанию и значительным отложениям

Помощь в проектировании

Получить дополнительную информацию, а также запросить материалы для проектирования вы можете, обратившись по телефону +7 (3843) 99-17-84 или электронной почте sib-dinamika@mail.ru

Комплектация

отрезки - 12 м, 13 м (DN 50 мм - 1200 мм)
бухты - 100 м, 200 м (DN 20 мм - 110 мм)

Фотографии

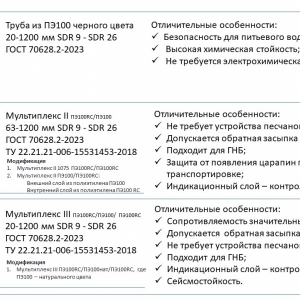

Труба ПЭ100
