Трубы двухслойные гофрированные РГК SN8

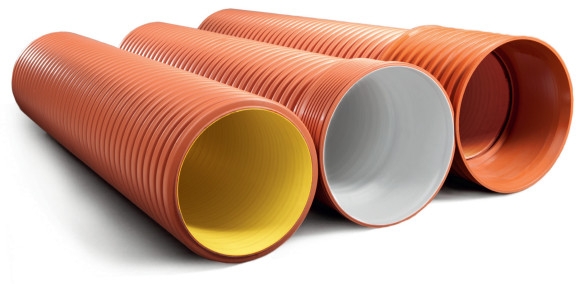

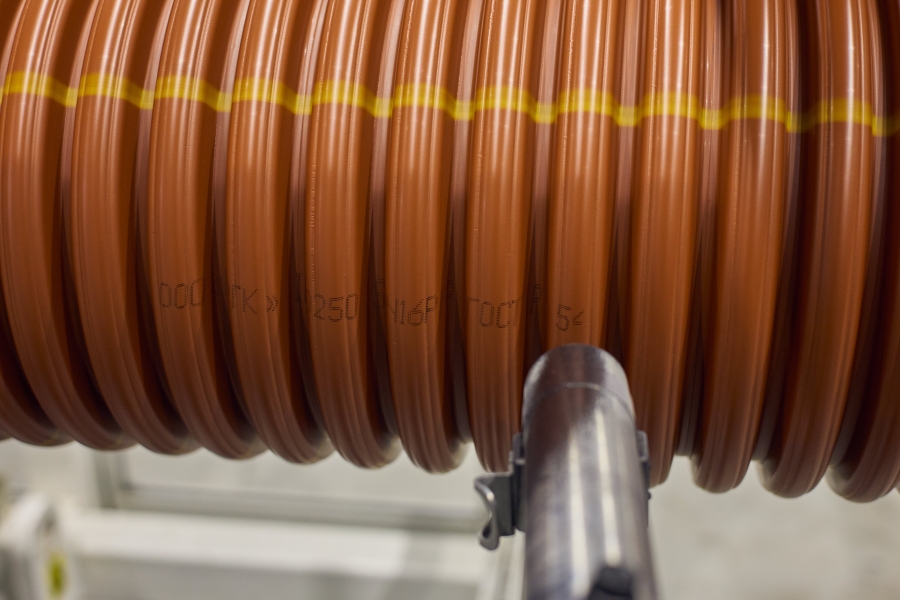

Система водоотведения представляет собой двухслойную трубу, изготовленную из высокомодульного полипропилена:
1 - ребристая поверхность снаружи – красно-коричневый цвет
2 - гладкая внутренняя стенка белого или оранжевого цвета для серии РГК АС

Полипропиленовые канализационные трубы РГК с кольцевой жесткостью SN8 изготавливаются по ТУ 22.21.21-020-15531453-2022 и соответствуют требованиям ГОСТ Р 54475-2011.

Характеристики:

Диаметры OD: 160, 200, 250, 315, 400, 500, 630
Диаметры ID: 200, 250, 300, 400, 500, 600, 800, 1000

Кольцевая жёсткость: SN8

Материал: высокомодульный полипропилен

Максимальная кратковременная температура транспортируемой среды:  до 100°С

Эффективная длина: 6 м

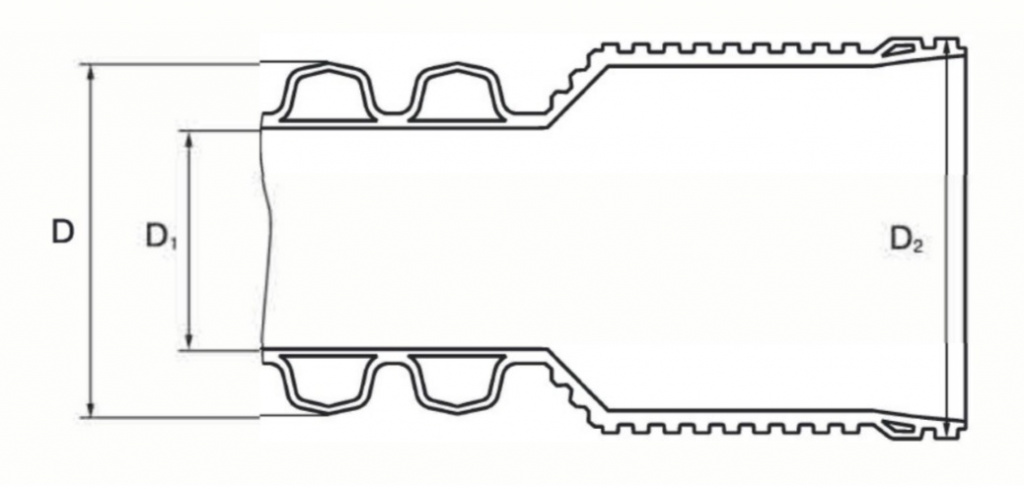

Геометрические характеристики, мм

D

D1, мм

D2, мм

110

96

122

160

139

172

200

174

218

225

200

244

250

217

266

285

250

285

315

275

334

340

300

340

400

348

424

450

400

488

500

432

526

562

500

604

630

542

630

677

600

697

926

800

948

1145

1000

1165


Расчетная масса труб, кг. Номинальные диаметры серии DN/OD

Наружный диаметр D, мм

Внутренний диаметр D1, мм



L, мм

Теоретическая масса, кг/шт

SN 8

SN 10

SN 16

110

96

6135

4,1

4,6

5

160

139

6120

7,7

9,1

10,7

200

174

6120

9,5

10,6

14,5

225

200

6120

14,1

15,4

21,4

250

217

6120

16,5

18,1

23,4

315

275

6130

28,7

31,5

39,9

400

348

6150

41,9

45,6

59,3

500

432

6190

57,0

62,3

68,1

630*

542

6230

89,1

103

115

Расчетная масса труб, кг. Номинальные диаметры серии DN/ID

Наружный диаметр D, мм

Внутренний диаметр D1, мм



L, мм

Теоретическая масса, кг/шт

SN 8

SN 10

SN 16

285*

250

6150

20,1

21,7

29,9

340*

300

6220

32,2

35,4

45,2

450

400

6400

55,8

65

68,1

562

500

6345

82,2

91,3

101

677*

600

6420

109

118

140

926*

800

6350

239

243

255

1145*

1000

6350

311,0

326

342



Трубы канализационные гофрированные с интегрированным раструбом поставляются рабочей длиной 6,00 м. Трубы SN8 и SN10 диаметром 110-1000 мм , а также трубы SN16 диаметром 400-1000 мм производятся с раструбом и поставляются в комплекте с 1 резиновым уплотнителем. Трубы SN16 диаметром 110-340 мм производятся без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.

Монтаж системы безнапорной канализации

Гофрированные канализационные трубы применяются для устройства систем закрытого типа. Они укладываются в предварительно выкопанные траншеи, глубина которых превышает уровень промерзания земли зимой. Эффективность отвода вод
зависит от уклона магистрали. Он должен составлять не меньше 3% в сторону расположения приемных устройств.

Стыковку труб выполняют вручную без каких-либо инструментов либо в раструб, или используя специальные муфты, имеющие резиновые уплотнители. концевые заглушки.



Каталог безнапорные системы РГК

Системы ливневой и хозяйственно-бытовой канализации







Система водоотведения представляет собой двухслойную трубу, изготовленную из высокомодульного полипропилена:
1 - ребристая поверхность снаружи – красно-коричневый цвет
2 - гладкая внутренняя стенка белого или оранжевого цвета для серии РГК АС

Полипропиленовые канализационные трубы РГК с кольцевой жесткостью SN8 изготавливаются по ТУ 22.21.21-020-15531453-2022 и соответствуют требованиям ГОСТ Р 54475-2011.

Характеристики:

Диаметры OD: 160, 200, 250, 315, 400, 500, 630
Диаметры ID: 200, 250, 300, 400, 500, 600, 800, 1000

Кольцевая жёсткость: SN8

Материал: высокомодульный полипропилен

Максимальная кратковременная температура транспортируемой среды:  до 100°С

Эффективная длина: 6 м

Геометрические характеристики, мм

D

D1, мм

D2, мм

110

96

122

160

139

172

200

174

218

225

200

244

250

217

266

285

250

285

315

275

334

340

300

340

400

348

424

450

400

488

500

432

526

562

500

604

630

542

630

677

600

697

926

800

948

1145

1000

1165


Расчетная масса труб, кг. Номинальные диаметры серии DN/OD

Наружный диаметр D, мм

Внутренний диаметр D1, мм



L, мм

Теоретическая масса, кг/шт

SN 8

SN 10

SN 16

110

96

6135

4,1

4,6

5

160

139

6120

7,7

9,1

10,7

200

174

6120

9,5

10,6

14,5

225

200

6120

14,1

15,4

21,4

250

217

6120

16,5

18,1

23,4

315

275

6130

28,7

31,5

39,9

400

348

6150

41,9

45,6

59,3

500

432

6190

57,0

62,3

68,1

630*

542

6230

89,1

103

115

Расчетная масса труб, кг. Номинальные диаметры серии DN/ID

Наружный диаметр D, мм

Внутренний диаметр D1, мм



L, мм

Теоретическая масса, кг/шт

SN 8

SN 10

SN 16

285*

250

6150

20,1

21,7

29,9

340*

300

6220

32,2

35,4

45,2

450

400

6400

55,8

65

68,1

562

500

6345

82,2

91,3

101

677*

600

6420

109

118

140

926*

800

6350

239

243

255

1145*

1000

6350

311,0

326

342



Трубы канализационные гофрированные с интегрированным раструбом поставляются рабочей длиной 6,00 м. Трубы SN8 и SN10 диаметром 110-1000 мм , а также трубы SN16 диаметром 400-1000 мм производятся с раструбом и поставляются в комплекте с 1 резиновым уплотнителем. Трубы SN16 диаметром 110-340 мм производятся без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.

Монтаж системы безнапорной канализации

Гофрированные канализационные трубы применяются для устройства систем закрытого типа. Они укладываются в предварительно выкопанные траншеи, глубина которых превышает уровень промерзания земли зимой. Эффективность отвода вод
зависит от уклона магистрали. Он должен составлять не меньше 3% в сторону расположения приемных устройств.

Стыковку труб выполняют вручную без каких-либо инструментов либо в раструб, или используя специальные муфты, имеющие резиновые уплотнители. концевые заглушки.



Каталог безнапорные системы РГК

Системы ливневой и хозяйственно-бытовой канализации







Помощь в проектировании

Получить дополнительную информацию, а также запросить материалы для проектирования вы можете, обратившись по телефону +7 (3843) 99-17-84 или электронной почте sib-dinamika@mail.ru

Фотографии

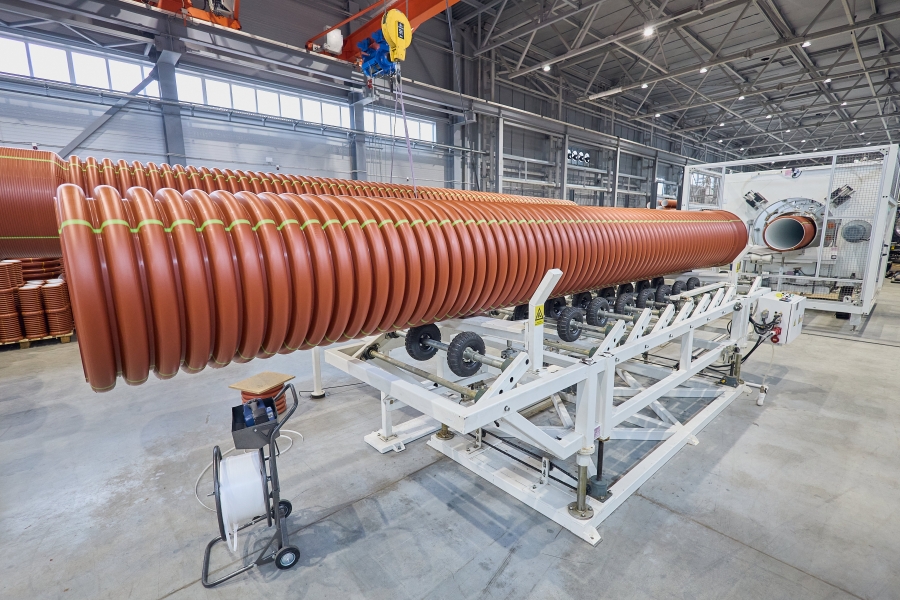

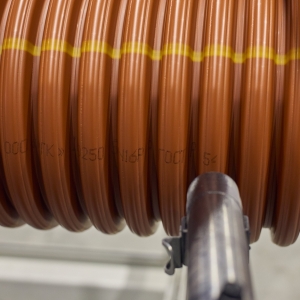

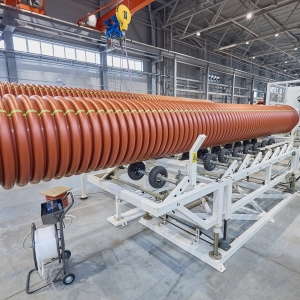

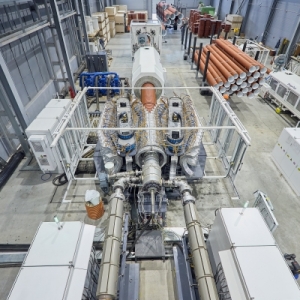

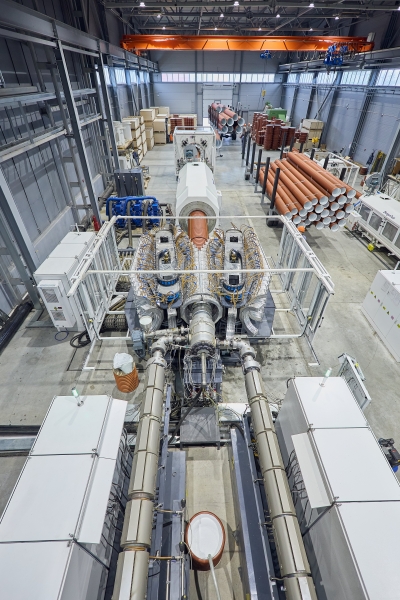

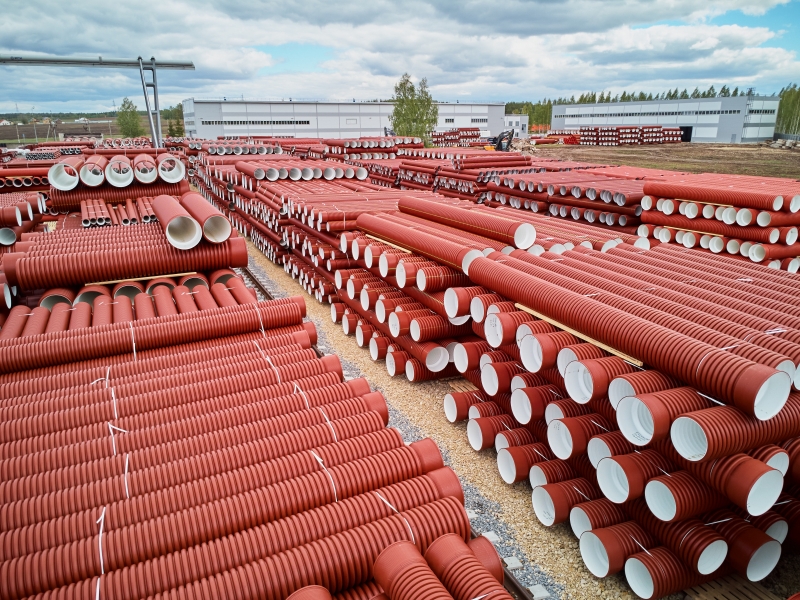

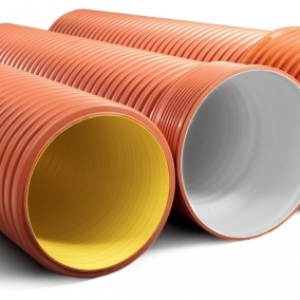

Трубы двухслойные гофрированные  РГК SN8
