Трубы двухслойные гофрированные РГК SN10

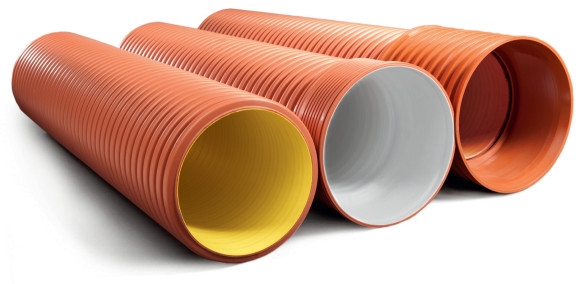

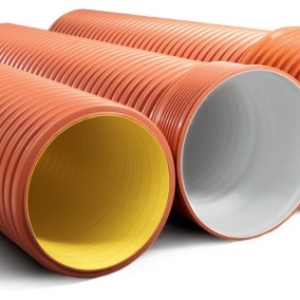

Система водоотведения представляет собой двухслойную трубу, изготовленную из высокомодульного полипропилена:
1 - ребристая поверхность снаружи – красно-коричневый цвет
2 - гладкая внутренняя стенка белого или оранжевого цвета для серии РГК АС
Полипропиленовые канализационные трубы РГК с кольцевой жесткостью SN10 выпускаются по ТУ 22.21.21-020-15531453-2022
Характеристики:
Диаметры OD: 160, 200, 250, 315, 400, 500, 630
Диаметры ID: 200, 250, 300, 400, 500, 600, 800, 1000
Кольцевая жёсткость: SN10
Материал: высокомодульный полипропилен
Максимальная кратковременная температура транспортируемой среды: до 100°С
Эффективная длина: 6 м
Геометрические характеристики, мм
|
D |
D1, мм |
D2, мм |
|
110 |
96 |
122 |
|
160 |
139 |
172 |
|
200 |
174 |
218 |
|
225 |
200 |
244 |
|
250 |
217 |
266 |
|
285 |
250 |
285 |
|
315 |
275 |
334 |
|
340 |
300 |
340 |
|
400 |
348 |
424 |
|
450 |
400 |
488 |
|
500 |
432 |
526 |
|
562 |
500 |
604 |
|
630 |
542 |
630 |
|
677 |
600 |
697 |
|
926 |
800 |
948 |
|
1145 |
1000 |
1165 |
Расчетная масса труб, кг. Номинальные диаметры серии DN/OD
|
Наружный диаметр D, мм |
Внутренний диаметр D1, мм |
L, мм |
Теоретическая масса, кг/шт |
||
|
SN 8 |
SN 10 |
SN 16 |
|||
|
110 |
96 |
6135 |
4,1 |
4,6 |
5 |
|
160 |
139 |
6120 |
7,7 |
9,1 |
10,7 |
|
200 |
174 |
6120 |
9,5 |
10,6 |
14,5 |
|
225 |
200 |
6120 |
14,1 |
15,4 |
21,4 |
|
250 |
217 |
6120 |
16,5 |
18,1 |
23,4 |
|
315 |
275 |
6130 |
28,7 |
31,5 |
39,9 |
|
400 |
348 |
6150 |
41,9 |
45,6 |
59,3 |
|
500 |
432 |
6190 |
57,0 |
62,3 |
68,1 |
|
630* |
542 |
6230 |
89,1 |
103 |
115 |
Расчетная масса труб, кг. Номинальные диаметры серии DN/ID
|
Наружный диаметр D, мм |
Внутренний диаметр D1, мм |
L, мм |
Теоретическая масса, кг/шт |
||
|
SN 8 |
SN 10 |
SN 16 |
|||
|
285* |
250 |
6150 |
20,1 |
21,7 |
29,9 |
|
340* |
300 |
6220 |
32,2 |
35,4 |
45,2 |
|
450 |
400 |
6400 |
55,8 |
65 |
68,1 |
|
562 |
500 |
6345 |
82,2 |
91,3 |
101 |
|
677* |
600 |
6420 |
109 |
118 |
140 |
|
926* |
800 |
6350 |
239 |
243 |
255 |
|
1145* |
1000 |
6350 |
311,0 |
326 |
342 |
Трубы канализационные гофрированные с интегрированным раструбом поставляются рабочей длиной 6,00 м. Трубы SN8 и SN10 диаметром 110-1000 мм , а также трубы SN16 диаметром 400-1000 мм производятся с раструбом и поставляются в комплекте с 1 резиновым уплотнителем. Трубы SN16 диаметром 110-340 мм производятся без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.
Монтаж системы безнапорной канализации
Гофрированные канализационные трубы применяются для устройства систем закрытого типа. Они укладываются в предварительно выкопанные траншеи, глубина которых превышает уровень промерзания земли зимой. Эффективность отвода вод
зависит от уклона дренажной магистрали. Он должен составлять не меньше 3% в сторону расположения приемных устройств.
Стыковку труб выполняют вручную без каких-либо инструментов либо в раструб, или используя специальные муфты, имеющие резиновые уплотнители.
