Электроплекс-III тип 2

Трубы «Электроплекс» тип 2 - предназначены для прокладки кабельных линий с напряжением от 50кВ до 330кВ с целью защиты кабеля от механических повреждений, изоляции от влаги и прочих негативных внешних воздействий. Трубы «Электроплекс» могут производиться в исполнении ОМП (обнаружение места повреждения) и СК (добавление скользящих добавок в внутренний слой стенки). В зависимости от количества слоев подразделяются на виды: «Электроплекс I», «Электроплекс II», «Электроплекс III».

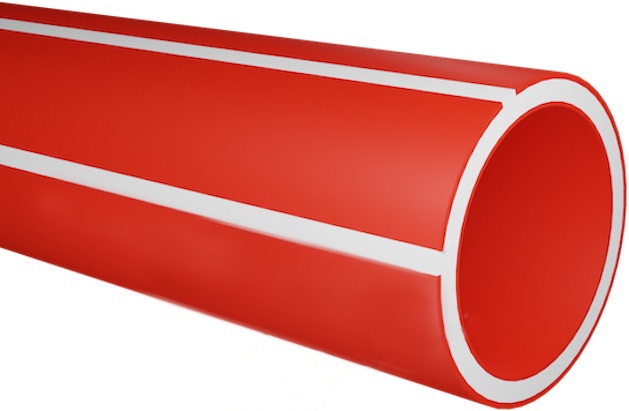

Электроплекс-III тип 2 - это трехслойные трубы из полимерной композиции повышенной термостойкости с использованием дополнительных негорючих компонентов. Внешний слой трубы составляет 10% от толщины стенки, изготавливается из полиэтилена марки ПЭ100RC и имеет красный цвет. Средний слой составляет 80% от толщины стенки, изготавливается из термостабилизированной полимерной композиции и имеет белый цвет. Внутренний слой трубы, красного цвета, составляет 10% от толщины стенки, изготавливается из термостабилизированной полимерной композиции с добавлением негорючих компонентов и имеет класс горючести ПВ-О (не поддерживает горение), а также является стойким к воздействию коротких замыканий и обеспечивает надежную работу высоковольтных кабельных линий до 330кВ с рабочей температурой нагрева до 120°С. Внешний вид трубы - трехслойная красного цвета снаружи с белыми маркировочными полосами в количестве не менее 4-х, нанесенных на поверхность трубы с белым средним слоем и красным внутренним слоем.

Прокладка труб предусматривается различными методами:

• протяжка методом ГНБ
• протяжка в существующий футляр, канал
• открытая прокладка в траншее

Диаметр: 50 – 280 мм

SN: 4; 12; 16; 24; 32; 48; 56; 64; 96; 192

SDR: 7,4; 9; 10; 11,6; 11,6; 11; 13; 13,6; 15; 16; 17; 18; 20; 21; 26

Материал труб: внешний слой ПЭ100RC, средний слой из термостабилизированной полимерной композиции, внутренний слой полимерная композиция повышенной термостойкости

Рабочая температура нагрева: 120°С (кратковременно 180°С)

Пример для заполнения: Труба «Электроплекс-III» тип 2 НГ 110х10,0 SN56 F1 N 1250 120°С ТУ 22.21.21-010-
15531453-2019 ГОСТ Р МЭК 61386.24-2014: Труба «Электроплекс-III» тип 2, не распространяющая горение, номинальным
наружным диаметром 110, номинальной толщиной стенки 10,0 мм, кольцевой жесткостью SN56, максимально допустимым усилием протягивания трубы F1, степенью сопротивления удару: нормальная, степенью сопротивления сжатию типа 1250, температурой эксплуатации 120°С

Нормативная документация: ТУ 22.21.21-010-15531453-2019, ГОСТ Р МЭК 61386.24-2014

Область применения:

• электроснабжение
• телекоммуникации
• уличное освещение
• наружная реклама
• строительство кабельной канализации, защита кабеля от механических повреждений
• транспортная инфраструктура (строительство кабельной канализации вдоль автодороги и ж/д или под ними, а также под ВПП аэродромов).

Преимущества труб «Электроплекс» перед трубами из традиционных материалов.

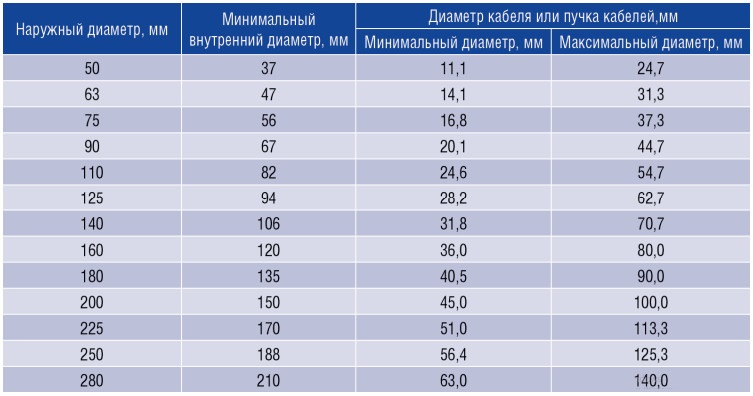

Выбор труб в зависимости от диаметра кабеля (пучка кабеля) в соответствии с ГОСТ 61386.24-2014

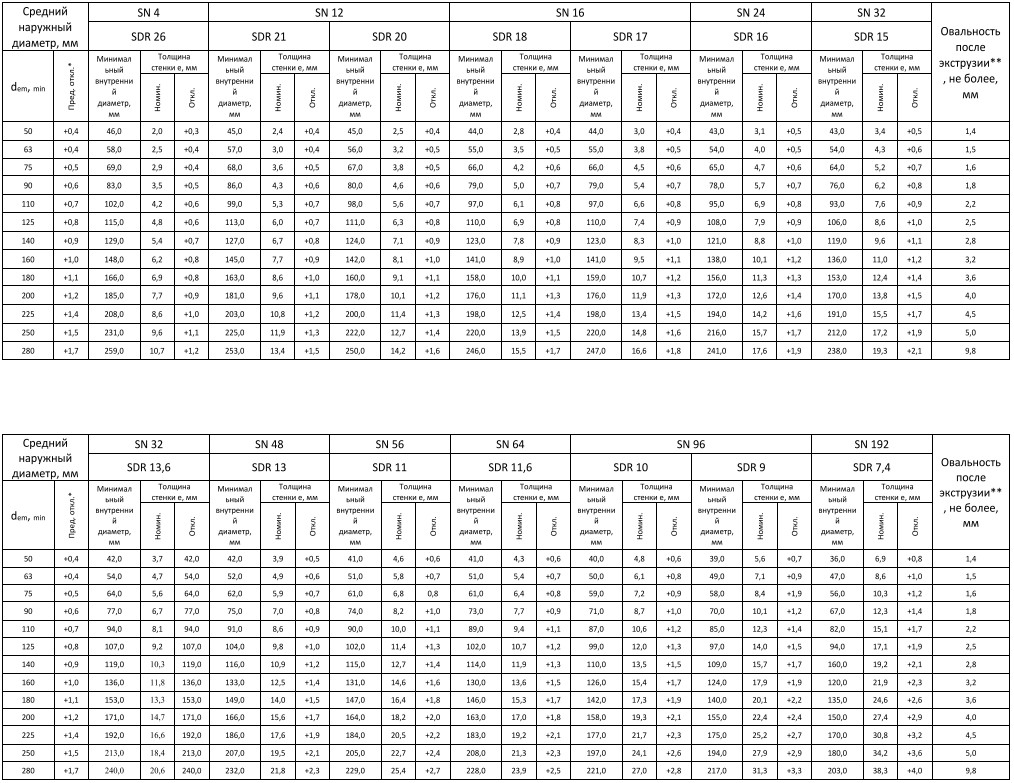

Средний наружный диаметр, толщины стенок и овальность труб

По требованию заказчика, в маркировке трубы и условном обозначении, соотношение номинального наружного диаметра к толщине стенки трубы меняется на соотношение номинального наружного диаметра к минимальному внутреннему диаметру трубы.

Все виды труб Электроплекс так же производятся с защитными покрытиями, по желанию клиента.
