Дренажные гофрированные трубы

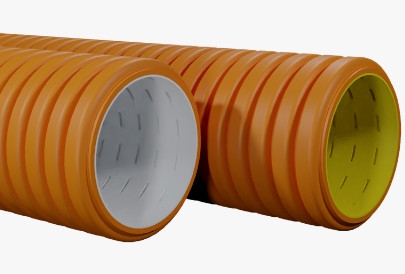

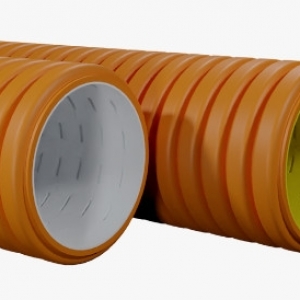

Двухслойная гофрированная труба с перфорациями(водопропускные отверстия во впадинах гофров: снаружи оранжевая гофрированная стенка; внутри труба гладкая. Основная функция перфораций - собирать излишнюю воду из грунта во внутрь трубы, а далее выводить ее в канализационную систему.

Характеристики:

  • Диаметры DN/ID: 110-315 мм

  • Максимальная кратковременная температура транспортируемой среды: 60°С

  • Материал: ПНД/ПП

  • Эффективная длина: 6 м,

  • Номинальная кольцевая жесткость: SN8, SN16

Нормативная документация: ТУ 22.21.21-020.15531453-2022

Способы соединения: С помощью муфты или раструбное соединение с использованием уплотнительного кольца.

Область применения: Для систем водопонижения в промышленности, гражданском и дорожном строительстве, осушения земель в сельском хозяйстве.

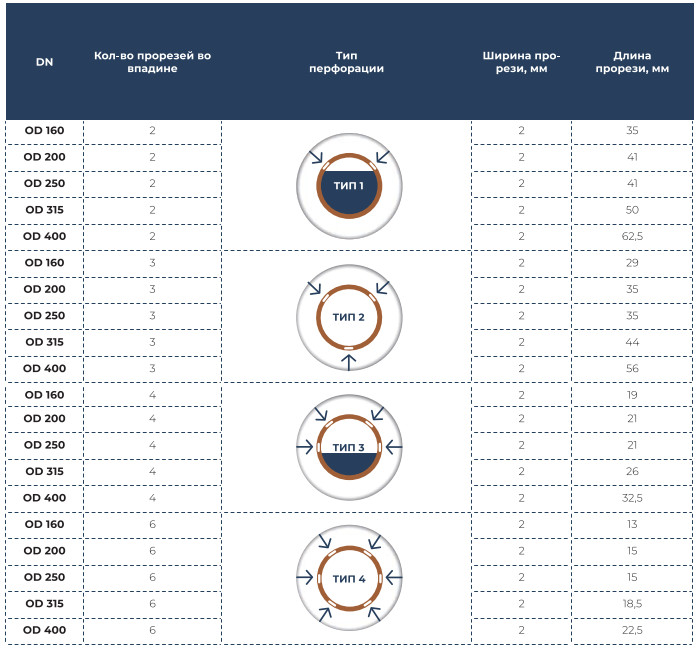

Конструкция: В зависимости от количества и месторасположения отверстий различают полную и частичную типы перфораций:

1 тип 3 тип 2 тип 4 тип
частичная перфорация полная перфорация

1. Гладкий внутренний слой желтого или белого цвета.
2. Защитное фильтрующее покрытие из геоткани для защиты водопропускных отверстий от заилевания частицами грунта. Выполняется по желанию Заказчика.
3. Полиэтиленовый или полипропиленовый профилированный слой оранжевого цвета.
4. Водопропускное отверстие (перфорация). Отверстия размещаются во впадинах гофров равномерно по длине и окружности трубы

Двухслойная гофрированная труба с перфорациями(водопропускные отверстия во впадинах гофров: снаружи оранжевая гофрированная стенка; внутри труба гладкая. Основная функция перфораций - собирать излишнюю воду из грунта во внутрь трубы, а далее выводить ее в канализационную систему.

Характеристики:

  • Диаметры DN/ID: 110-315 мм

  • Максимальная кратковременная температура транспортируемой среды: 60°С

  • Материал: ПНД/ПП

  • Эффективная длина: 6 м,

  • Номинальная кольцевая жесткость: SN8, SN16

Нормативная документация: ТУ 22.21.21-020.15531453-2022

Способы соединения: С помощью муфты или раструбное соединение с использованием уплотнительного кольца.

Область применения: Для систем водопонижения в промышленности, гражданском и дорожном строительстве, осушения земель в сельском хозяйстве.

Конструкция: В зависимости от количества и месторасположения отверстий различают полную и частичную типы перфораций:

1 тип 3 тип 2 тип 4 тип
частичная перфорация полная перфорация

1. Гладкий внутренний слой желтого или белого цвета.
2. Защитное фильтрующее покрытие из геоткани для защиты водопропускных отверстий от заилевания частицами грунта. Выполняется по желанию Заказчика.
3. Полиэтиленовый или полипропиленовый профилированный слой оранжевого цвета.
4. Водопропускное отверстие (перфорация). Отверстия размещаются во впадинах гофров равномерно по длине и окружности трубы

Преимущества

Высокая кольцевая жесткость
Высокая скорость соединения
Низкие затраты на использование тяжелой техники при монтаже
Низкий вес
Удобный монтаж

Помощь в проектировании

Получить дополнительную информацию, а также запросить материалы для проектирования вы можете, обратившись по телефону +7 (3843) 99-17-84 или электронной почте sib-dinamika@mail.ru
