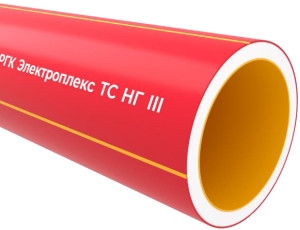

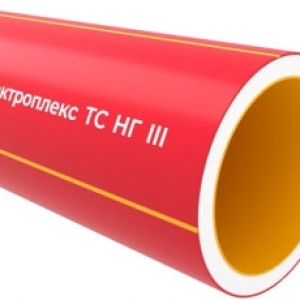

Электроплекс ТС (III, нг)

ЭЛЕКТРОПЛЕКС ТС НГ III ГОСТ Р 70751-2023

Электроплекс ТС (III, нг) – трехслойные негорючие термостойкие трубы из полимерного компаунда со специальным внутренним негорючим слоем и внешним негорючим слоем выполненными из негорючего компаунда (ПВ-0) для прокладки и защиты кабельных линий с напряжением до 500 кВ

Температурный режим эксплуатации: -60 … +120 °С.
Кратковременно – до +250 °С на жиле кабеля (в условиях короткого замыкания).
Способ прокладки: траншейная; бестраншейная, ГНБ (горизонтально-направленное бурение).
Способ соединения: сварка нагретым инструментом встык или сварка электросварными муфтами.

Труба изготавливается бухтами по 100 метров (диаметры от 63мм. до 110мм включительно) или отрезками 12, 13 метров.

Диаметр: 63 – 280 мм

Условное обозначение:

Труба Электроплекс ТС (III, нг) 225 x 19,2 SN64 Fmax260 T105 ТУ 22.21.21-042-15531453-2024

Область применения:

• обустройство трубных систем для защиты силовых электрических кабелей напряжением до 500 кВ от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках, где присутствуют
  требования стойкости к воздействию открытого пламени

Преимущества труб «Электроплекс» перед трубами из традиционных материалов.

Выбор труб в зависимости от диаметра кабеля (пучка кабеля) в соответствии с ГОСТ 61386.24-2014

Толщина стенки стандартных размерных соотношений

Номинальная толщина стенки ГОСТ Р 70751-2023
