Опорно-центрирующие кольца тип AE (Д от 130 до 500 мм)

Изготавливается по ТУ 2293-005-58330883-2013

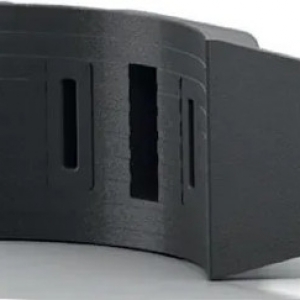

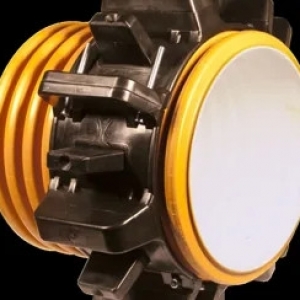

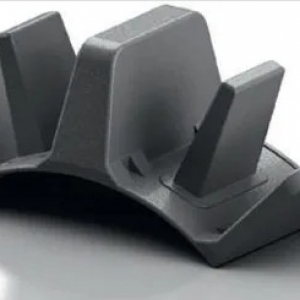

Опорно-центрирующие кольца (ОЦК) тип АЕ производятся для труб с внешним диаметром от 130 до 500 мм. Этот тип ОЦК состоит из двух типов сегментов – АЕ1 и АЕ2. Необходимое количество сегментов определяется наружным диаметром рабочей трубы. Данный тип ОЦК характеризуется наличием или отсутствием ребер-вставок в сегменты АЕ1 и АЕ2 в зависимости от диаметра трубы. Необходимые болты и гайки для монтажа поставляются в комплекте.
Высота ребра рассчитывается из разницы диаметров между футляром и рабочей трубой. При этом необходимо использовать фактические размеры, включая возможные изоляционные слои, а не номинальные размеры.
Технические параметры для всех поставляемых размеров, высот ребер отдельных исполнений и данных для диаметров рабочих труб вы найдете в «таблице определения».

В обозначении типа ОЦК АЕ входят параметры для наружного диаметра рабочей трубы в мм и высоты ребра. Например: АЕ 203-75 = диаметр рабочей трубы 203 мм, высота ребра 75 мм.

ОЦК состоит только из двух типов сегментов конструкции кольца, дополнительных ребер-вставок в сегменты и антикоррозийного крепежа в виде болтов и гаек, служащих для объединения сегментов в кольцо.

Преимущества
Многоразмерный-изменяемый диаметр кольца. Особенно актуально для труб с большой толщиной стенки, у которых наружный диаметр существенно отличается от условного диаметра (пример: наборные фиброцементные трубы)
ОЦК только из двух типов сегментов конструкции кольца, покрывают диапазон диаметров для установки на прокладываемые трубы от 130 мм до 500 мм. Данное превосходство является решающим преимуществом при хранении на складе.

Внимание:

При подборе высоты ребра для ОЦК, необходимо помнить, что при простой прокладке труба в трубе (футляре), за исключением специальных требований заказчика, нет необходимости в строгой центрации рабочей трубы в футляре, достаточно лишь обеспечить основание для прокладки рабочей трубы в футляре, которое будет служить непосредственно материалом, исключающим повреждение изоляции труб при их прокладке, а также необходимым требованием по СНИП.
