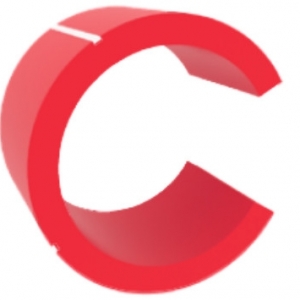

Трубы для защиты кабельных линий до 1 кВ

Фотографии

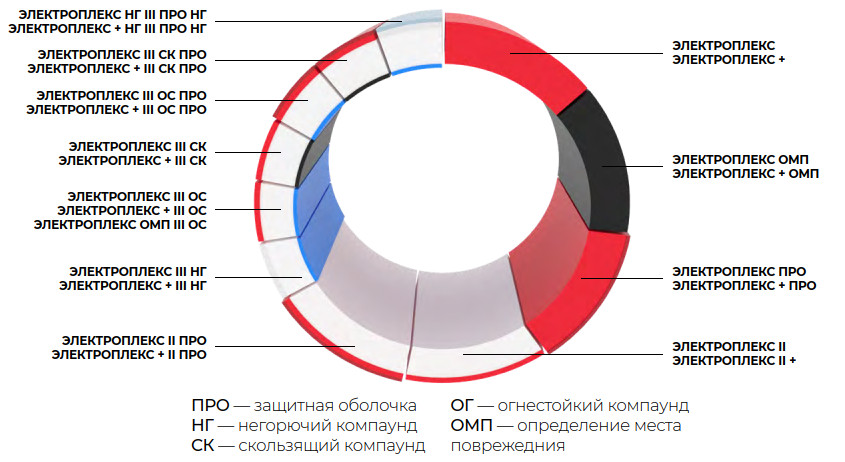

«Электроплекс», «Электроплекс +», «Электроплекс ПРО», «Электроплекс ОМП», «Электроплекс + ОМП»

Трубы однослойные термостойкие для защиты кабельных линий при подземной прокладке.

  • При изготовлении труб с использованием материала ПЭ-RC c повышенной устойчивостью к образованию и распространению трещин для наружного слоя к наименованию трубы добавляется обозначение RC;

  • Серия труб с обозначением "+" стандартизирована по кольцевой жесткости SN (kH/m2)

  • При изготовлении труб с использованием технологии, обеспечивающей возможность определения места повреждения проложенных внутри труб кабелей, имеют обозначение ОМП;

  • При изготовлении труб с защитной оболочкой из полипропилена к наименованию трубы добавляется обозначение ПРО

Характеристики трубы «Электроплекс»:

  • Рабочая температура от -50 до +110°С (кратковременно до 170°С).
  • Трубы выпускаются диаметром от 32 до до 630 мм в отрезках 12 м.
  • Срок службы 50 лет (при соблюдении условий эксплуатации).
  • Гидро-грязезащита кабельных линий IP68.
  • Класс напряжения: до 1 кВ.

Нормативная документация:

ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025

Пример условного обозначения: Труба «Электроплекс» 110х10 SN64 F1 N 1250 +110°С ТУ 22.21.21-054-15531453-2025

Трубы «Электроплекс» могут быть использованы:

  • При прокладке высоковольных кабельных линий.
  • При бестраншейной укладке методами горизонтально направленного бурения.
  • При проколе, реновации, релайнинге.

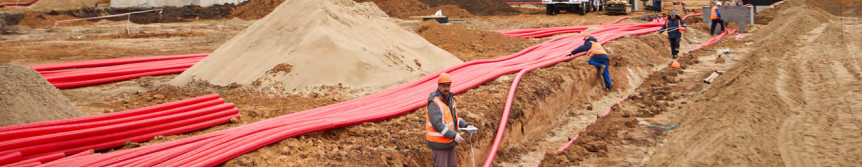

  • При траншейной укладке без песчаной засыпки в случаях прокладки гравийно-галечных, щебенистых и других неподготовленных грунтах с целью уменьшения расходов и сокращения сроков монтажных работ.
  • В качестве защитных футляров, работающих в условиях повышенных температур для наружной, подземной, раздельной и совместной прокладки в них: силовых кабелей и электрических проводов; телекоммуникационных, сигнальных  кабелей;  кабелей управления и связи; оптических кабелей связи.
  •  В качестве технологических трубопроводов с повышенным требованием к износостойкости;
  • В качестве каналов с повышенной теплопроводностью стенки.

Трубы «Электроплекс» обладают всеми необходимыми характеристиками, которые позволяют максимально использовать преимущества прокладки кабельных линий методом ГНБ, обеспечивая:

  • повышенную термостойкость;
  • повышенную механическую прочность;
  • отсутствие слипания кабеля и трубы;
  • увеличенную теплопроводность стенок трубы и хорошее охлаждение кабеля;
  • повышенную устойчивость к истиранию.

Типоразмеры труб «Электроплекс»

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 СТАНДАРТНОЕ РАЗМЕРНОЕ ОТНОШЕНИЕ SDR
7,4 9 11 13,6 17 21
ТОЛЩИНА СТЕНКИ, ММ/ВЕС 1 ПОГ. М, КГ
НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС
32 4,40 0,381 3,60 0,326 3,00 0,278 2,40 0,231 2,00 0,195 - -
40 5,50 0,594 4,50 0,507 3,70 0,428 3,00 0,355 2,40 0,294 - -
50 6,90 0,937 5,60 0,791 4,60 0,663 3,70 0,547 3,00 0,452 - -
63 8,60 1,48 7,10 1,26 5,80 1,05 4,70 0,877 3,80 0,718 - -
75 10,30 2,11 8,40 1,77 6,80 1,48 5,60 1,24 4,50 1,01 - -
90 12,30 3,02 10,10 2,56 8,20 2,14 6,70 1,78 5,40 1,46 - -
110 15,10 4,53 12,30 3,81 10,00 3,17 8,10 2,63 6,60 2,17 5,30 1,75
125 17,10 5,83 14,00 4,92 11,40 4,12 9,20 3,39 7,40 2,78 6,00 2,24
140 19,20 7,33 15,70 6,18 12,70 5,14 10,30 4,25 8,30 3,49 6,70 2,80
160 21,90 9,55 17,90 8,05 14,60 6,73 11,80 5,56 9,50 4,56 7,70 3,68
180 24,60 12,09 20,10 10,19 16,40 8,52 13,30 7,04 10,70 5,78 8,60 4,62
200 27,40 14,95 22,40 12,60 18,20 10,51 14,70 8,67 11,90 7,12 9,60 5,72
225 30,80 18,88 25,20 15,94 20,50 13,30 16,60 10,99 13,40 9,04 10,80 7,23
250 34,20 23,29 27,90 19,61 22,70 16,39 18,40 13,54 14,80 11,09 11,90 8,85
280 37,80 28,92 31,30 24,64 25,40 20,53 20,60 16,97 16,60 13,90 13,40 11,18
315 42,60 36,65 35,20 31,17 28,60 25,97 23,20 21,50 18,70 17,65 15,00 14,04
355 48,00 46,57 39,70 39,63 32,20 32,98 26,10 27,29 22,41 21,10 16,90 17,83
400 54,10 59,14 44,70 50,32 36,30 41,89 29,40 34,65 28,38 23,70 19,10 22,74
450 - 74,60 50,30 62,90 40,90 52,40 33,10 43,30 35,50 26,70 21,50 29,00
500 - 92,10 55,80 77,50 45,40 64,70 36,80 53,50 43,30 29,70 23,90 35,80
560 - 116,00 62,50 97,30 50,80 81,00 41,20 67,10 53,50 33,20 26,70 44,80
630 - 146,00 70,30 123,00 57,20 103,00 46,30 84,80 69,60 37,40 30,00 56,50

Типоразмеры труб «Электроплекс +»

Толщина стенки трубы е (мм) в зависимости от диаметра трубы D (мм) и кольцевой жесткости SN (kH/m2)

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 КОЛЬЦЕВАЯ ЖЕСТКОСТЬ SN КН/М
12 16 24 32 48 56 64 96
ТОЛЩИНА СТЕНКИ ТРУБЫ е, ММ
50 7,9 8,6 9,7 11 12 4,2 13 14
63 3,2 3,5 4 4,3 4,9 5,3 5,4 6,1
75 3,8 4,2 4,7 5,2 5,9 6,3 6,4 7,2
90 4,6 5 5,7 6,2 7 7,5 7,7 8,7
110 5,6 6,1 6,9 7,6 8,6 9,2 9,4 10,6
125 6,3 6,9 7,9 8,6 9,8 10,4 10,7 12
140 7,1 7,8 8,8 9,6 10,9 11,7 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,3 13,6 15,4
180 9,1 10 11,3 12,4 14 15 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 16,7 17 19,3
225 11,4 12,5 14,2 15,5 17,6 18,8 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 20,8 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,3 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,3 26,8 30,4
355 18 19,7 22,3 24,4 27,7 29,6 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 33,3 34,1 38,5
450 22,8 24,9 28,3 31 35,1 37,5 38,3 43,4
500 25,3 27,7 31,5 34,4 39 41,7 42,6 48,2
560 28,3 31 35,3 38,6 43,7 46,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 52,5 53,7 -



Цифровая маркировка

На каждой гладкостенной трубе «Электроплекс» нанесён  QR-код, позволяющий защитить клиента от поставки контрафактной продукции. Нанесённый QR-код содержит ссылку на официальный сайт с подробной информацией о продукции:

  • номер партии;
  • дата производства и срок хранения;
  • сертификат соответствия требованиям ТУ и ГОСТ;
  • заключение аттестационной комиссии ПАО «Россети»;
  • паспорт качества;
  • руководство по эксплуатации.

Сравнение характеристик труб «Электроплекс» с трубами из других материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС» СТАЛЬ АСБЕСТОЦЕМЕНТ
Прокладка методом горизонтально направленного бурения Возможно Невозможно Невозможно
Определение места повреждения оболочки кабеля, проложенного в трубе* Возможно Невозможно Невозможно
Электрохимическая защита Не требуется Требуется Не требуется
Скорость монтажа Высокая Средняя Низкая
Компенсация вихревых токов Не требуется Требуется Не требуется
Коррозионная стойкость Высокая Низкая Высокая
Длительный срок эксплуатации (более 50 лет) ДА НЕТ НЕТ

Сравнение характеристик труб «Электроплекс» с трубами из различных полимерных материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС» ПНД ПП ПВХ
Длительно допустимая температура нагрева токопроводящих жил, °С 120 40 60 40
Сварка встык или с применением электромуфт Возможна Возможна Возможна Невозможна
Прочность Высокая Низкая Средняя Высокая
Износостойкость Высокая Низкая Средняя Высокая
Гибкость Высокая Высокая Низкая Отсутствует
Стойкость к воздействию открытого пламени Устойчивы Неустойчивы Неустойчивы Неустойчивы

Выбор труб в зависимости от диаметра кабеля/пучка кабелей  и усилия протяжки методом ГНБ в соответствии с ГОСТ Р МЭК 61386.24-2014

НАРУЖНЫЙ ДИАМЕТР, ММ МИНИМАЛЬНЫЙ ВНУТРЕННИЙ ДИАМЕТР, ММ ДИАМЕТР КАБЕЛЯ/ПУЧКА КАБЕЛЕЙ, ММ
МИНИМАЛЬНЫЙ ДИАМЕТР, ММ МАКСИМАЛЬНЫЙ ДИАМЕТР, ММ
40 30 9 20
50 37 11,1 24,7
63 47 14,1 31,3
75 56 16,8 37,3
90 67 20,1 44,7
110 82 24,6 54,7
125 94 28,2 62,7
140 106 31,8 70,7
160 120 36 80
180 135 40,5 90
200 150 45 100
225 170 51 113,1
250 188 56,4 125,3
280 210 63 140
315 237 71,1 158
355 267 80,1 178
400 301 90,3 201
450 338 101,4 225
500 376 112,8 251
560 421 126,3 281
630 474 142,2 316

«Электроплекс», «Электроплекс +», «Электроплекс ПРО», «Электроплекс ОМП», «Электроплекс + ОМП»

Трубы однослойные термостойкие для защиты кабельных линий при подземной прокладке.

  • При изготовлении труб с использованием материала ПЭ-RC c повышенной устойчивостью к образованию и распространению трещин для наружного слоя к наименованию трубы добавляется обозначение RC;

  • Серия труб с обозначением "+" стандартизирована по кольцевой жесткости SN (kH/m2)

  • При изготовлении труб с использованием технологии, обеспечивающей возможность определения места повреждения проложенных внутри труб кабелей, имеют обозначение ОМП;

  • При изготовлении труб с защитной оболочкой из полипропилена к наименованию трубы добавляется обозначение ПРО

Характеристики трубы «Электроплекс»:

  • Рабочая температура от -50 до +110°С (кратковременно до 170°С).
  • Трубы выпускаются диаметром от 32 до до 630 мм в отрезках 12 м.
  • Срок службы 50 лет (при соблюдении условий эксплуатации).
  • Гидро-грязезащита кабельных линий IP68.
  • Класс напряжения: до 1 кВ.

Нормативная документация:

ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025

Пример условного обозначения: Труба «Электроплекс» 110х10 SN64 F1 N 1250 +110°С ТУ 22.21.21-054-15531453-2025

Трубы «Электроплекс» могут быть использованы:

  • При прокладке высоковольных кабельных линий.
  • При бестраншейной укладке методами горизонтально направленного бурения.
  • При проколе, реновации, релайнинге.
  • При траншейной укладке без песчаной засыпки в случаях прокладки гравийно-галечных, щебенистых и других неподготовленных грунтах с целью уменьшения расходов и сокращения сроков монтажных работ.
  • В качестве защитных футляров, работающих в условиях повышенных температур для наружной, подземной, раздельной и совместной прокладки в них: силовых кабелей и электрических проводов; телекоммуникационных, сигнальных  кабелей;  кабелей управления и связи; оптических кабелей связи.
  •  В качестве технологических трубопроводов с повышенным требованием к износостойкости;
  • В качестве каналов с повышенной теплопроводностью стенки.

Трубы «Электроплекс» обладают всеми необходимыми характеристиками, которые позволяют максимально использовать преимущества прокладки кабельных линий методом ГНБ, обеспечивая:

  • повышенную термостойкость;
  • повышенную механическую прочность;
  • отсутствие слипания кабеля и трубы;
  • увеличенную теплопроводность стенок трубы и хорошее охлаждение кабеля;
  • повышенную устойчивость к истиранию.

Типоразмеры труб «Электроплекс»

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 СТАНДАРТНОЕ РАЗМЕРНОЕ ОТНОШЕНИЕ SDR
7,4 9 11 13,6 17 21
ТОЛЩИНА СТЕНКИ, ММ/ВЕС 1 ПОГ. М, КГ
НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС
32 4,40 0,381 3,60 0,326 3,00 0,278 2,40 0,231 2,00 0,195 - -
40 5,50 0,594 4,50 0,507 3,70 0,428 3,00 0,355 2,40 0,294 - -
50 6,90 0,937 5,60 0,791 4,60 0,663 3,70 0,547 3,00 0,452 - -
63 8,60 1,48 7,10 1,26 5,80 1,05 4,70 0,877 3,80 0,718 - -
75 10,30 2,11 8,40 1,77 6,80 1,48 5,60 1,24 4,50 1,01 - -
90 12,30 3,02 10,10 2,56 8,20 2,14 6,70 1,78 5,40 1,46 - -
110 15,10 4,53 12,30 3,81 10,00 3,17 8,10 2,63 6,60 2,17 5,30 1,75
125 17,10 5,83 14,00 4,92 11,40 4,12 9,20 3,39 7,40 2,78 6,00 2,24
140 19,20 7,33 15,70 6,18 12,70 5,14 10,30 4,25 8,30 3,49 6,70 2,80
160 21,90 9,55 17,90 8,05 14,60 6,73 11,80 5,56 9,50 4,56 7,70 3,68
180 24,60 12,09 20,10 10,19 16,40 8,52 13,30 7,04 10,70 5,78 8,60 4,62
200 27,40 14,95 22,40 12,60 18,20 10,51 14,70 8,67 11,90 7,12 9,60 5,72
225 30,80 18,88 25,20 15,94 20,50 13,30 16,60 10,99 13,40 9,04 10,80 7,23
250 34,20 23,29 27,90 19,61 22,70 16,39 18,40 13,54 14,80 11,09 11,90 8,85
280 37,80 28,92 31,30 24,64 25,40 20,53 20,60 16,97 16,60 13,90 13,40 11,18
315 42,60 36,65 35,20 31,17 28,60 25,97 23,20 21,50 18,70 17,65 15,00 14,04
355 48,00 46,57 39,70 39,63 32,20 32,98 26,10 27,29 22,41 21,10 16,90 17,83
400 54,10 59,14 44,70 50,32 36,30 41,89 29,40 34,65 28,38 23,70 19,10 22,74
450 - 74,60 50,30 62,90 40,90 52,40 33,10 43,30 35,50 26,70 21,50 29,00
500 - 92,10 55,80 77,50 45,40 64,70 36,80 53,50 43,30 29,70 23,90 35,80
560 - 116,00 62,50 97,30 50,80 81,00 41,20 67,10 53,50 33,20 26,70 44,80
630 - 146,00 70,30 123,00 57,20 103,00 46,30 84,80 69,60 37,40 30,00 56,50

Типоразмеры труб «Электроплекс +»

Толщина стенки трубы е (мм) в зависимости от диаметра трубы D (мм) и кольцевой жесткости SN (kH/m2)

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 КОЛЬЦЕВАЯ ЖЕСТКОСТЬ SN КН/М
12 16 24 32 48 56 64 96
ТОЛЩИНА СТЕНКИ ТРУБЫ е, ММ
50 7,9 8,6 9,7 11 12 4,2 13 14
63 3,2 3,5 4 4,3 4,9 5,3 5,4 6,1
75 3,8 4,2 4,7 5,2 5,9 6,3 6,4 7,2
90 4,6 5 5,7 6,2 7 7,5 7,7 8,7
110 5,6 6,1 6,9 7,6 8,6 9,2 9,4 10,6
125 6,3 6,9 7,9 8,6 9,8 10,4 10,7 12
140 7,1 7,8 8,8 9,6 10,9 11,7 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,3 13,6 15,4
180 9,1 10 11,3 12,4 14 15 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 16,7 17 19,3
225 11,4 12,5 14,2 15,5 17,6 18,8 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 20,8 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,3 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,3 26,8 30,4
355 18 19,7 22,3 24,4 27,7 29,6 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 33,3 34,1 38,5
450 22,8 24,9 28,3 31 35,1 37,5 38,3 43,4
500 25,3 27,7 31,5 34,4 39 41,7 42,6 48,2
560 28,3 31 35,3 38,6 43,7 46,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 52,5 53,7 -



Цифровая маркировка

На каждой гладкостенной трубе «Электроплекс» нанесён  QR-код, позволяющий защитить клиента от поставки контрафактной продукции. Нанесённый QR-код содержит ссылку на официальный сайт с подробной информацией о продукции:

  • номер партии;
  • дата производства и срок хранения;
  • сертификат соответствия требованиям ТУ и ГОСТ;
  • заключение аттестационной комиссии ПАО «Россети»;
  • паспорт качества;
  • руководство по эксплуатации.

Сравнение характеристик труб «Электроплекс» с трубами из других материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС» СТАЛЬ АСБЕСТОЦЕМЕНТ
Прокладка методом горизонтально направленного бурения Возможно Невозможно Невозможно
Определение места повреждения оболочки кабеля, проложенного в трубе* Возможно Невозможно Невозможно
Электрохимическая защита Не требуется Требуется Не требуется
Скорость монтажа Высокая Средняя Низкая
Компенсация вихревых токов Не требуется Требуется Не требуется
Коррозионная стойкость Высокая Низкая Высокая
Длительный срок эксплуатации (более 50 лет) ДА НЕТ НЕТ

Сравнение характеристик труб «Электроплекс» с трубами из различных полимерных материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС» ПНД ПП ПВХ
Длительно допустимая температура нагрева токопроводящих жил, °С 120 40 60 40
Сварка встык или с применением электромуфт Возможна Возможна Возможна Невозможна
Прочность Высокая Низкая Средняя Высокая
Износостойкость Высокая Низкая Средняя Высокая
Гибкость Высокая Высокая Низкая Отсутствует
Стойкость к воздействию открытого пламени Устойчивы Неустойчивы Неустойчивы Неустойчивы

Выбор труб в зависимости от диаметра кабеля/пучка кабелей  и усилия протяжки методом ГНБ в соответствии с ГОСТ Р МЭК 61386.24-2014

НАРУЖНЫЙ ДИАМЕТР, ММ МИНИМАЛЬНЫЙ ВНУТРЕННИЙ ДИАМЕТР, ММ ДИАМЕТР КАБЕЛЯ/ПУЧКА КАБЕЛЕЙ, ММ
МИНИМАЛЬНЫЙ ДИАМЕТР, ММ МАКСИМАЛЬНЫЙ ДИАМЕТР, ММ
40 30 9 20
50 37 11,1 24,7
63 47 14,1 31,3
75 56 16,8 37,3
90 67 20,1 44,7
110 82 24,6 54,7
125 94 28,2 62,7
140 106 31,8 70,7
160 120 36 80
180 135 40,5 90
200 150 45 100
225 170 51 113,1
250 188 56,4 125,3
280 210 63 140
315 237 71,1 158
355 267 80,1 178
400 301 90,3 201
450 338 101,4 225
500 376 112,8 251
560 421 126,3 281
630 474 142,2 316

Преимущества

Защита от подделки
Надежность соединения
Не требуется электрохимическая защита трубопровода
Низкие затраты на использование тяжелой техники при монтаже
Удобный монтаж
Устойчивость к динамическим и статическим нагрузкам

Помощь в проектировании

Получить дополнительную информацию, а также запросить материалы для проектирования вы можете, обратившись по телефону +7 (3843) 99-17-84 или электронной почте sib-dinamika@mail.ru

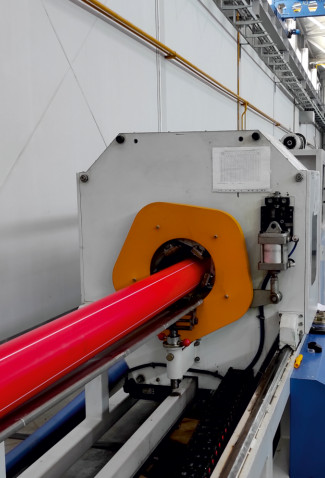

Фотографии

Трубы для защиты кабельных линий до 1 кВ
Трубы для защиты кабельных линий до 1 кВ
Трубы для защиты кабельных линий до 1 кВ
