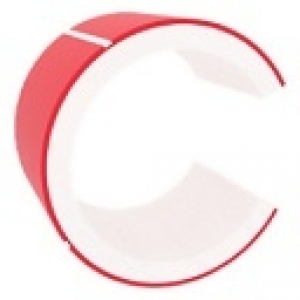

Трубы для защиты кабельных линий до 500 кВ

Фотографии

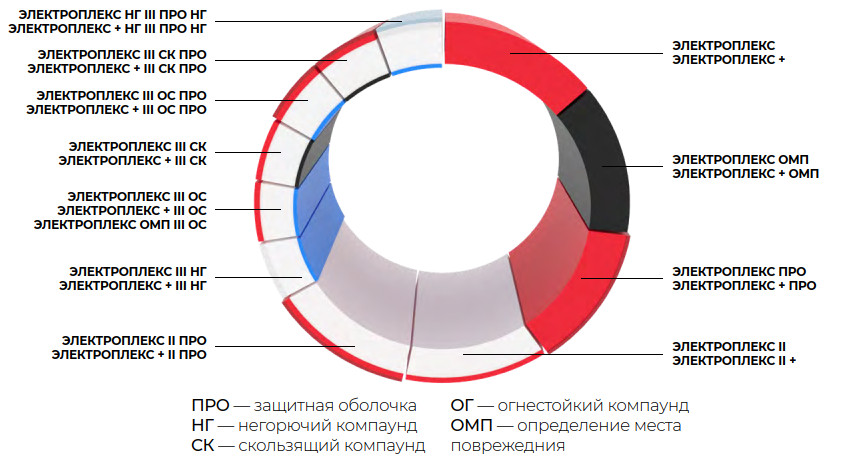

«Электроплекс II», «Электроплекс II +», Электроплекс II ПРО», Электроплекс II + ПРО»

Трубы двухслойные термостойкие для защиты кабельных линий при подземной прокладке.

  • При изготовлении труб с использованием материала ПЭ-RC c повышенной устойчивостью к образованию и распространению трещин для наружного слоя к наименованию трубы добавляется обозначение RC;
  • Серия труб с обозначением "+" стандартизирована по кольцевой жесткости SN (kH/m2)
  • При изготовлении труб с использованием технологии, обеспечивающей возможность определения места повреждения проложенных внутри труб кабелей, имеют обозначение ОМП;
  • При изготовлении труб с защитной оболочкой из полипропилена к наименованию трубы добавляется обозначение ПРО .

Характеристики трубы:

  • Рабочая температура от –70 до +110°С (кратковременно до 170°С).
  • Трубы выпускаются диаметром от 63 до до 630 мм в отрезках 12 м.
  • Срок службы 50 лет (при соблюдении условий эксплуатации).
  • Гидро-грязезащита кабельных линий IP68.
  • Класс напряжения: до 500 кВ
  • Наружный слой изготовлен из темостабилизированного материала RС,
    устойчивого к распространению трещин.

Нормативная документация:

ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025

Пример условного обозначения: Труба «Электроплекс II RC» 110х10 SN64 F1 N 1250 +110°С ТУ 22.21.21-054-15531453-2025

Трубы «Электроплекс II» могут быть использованы:

  • При прокладке высоковольных кабельных линий.
  • При бестраншейной укладке методами горизонтально направленного бурения.
  • При проколе, реновации, релайнинге.
  • При траншейной укладке без песчаной засыпки в случаях прокладки гравийно-галечных, щебенистых и других неподготовленных грунтах с целью уменьшения расходов и сокращения сроков монтажных работ.
  • В качестве защитных футляров, работающих в условиях повышенных температур для наружной, подземной, раздельной и совместной прокладки в них: силовых кабелей и электрических проводов; телекоммуникационных, сигнальных  кабелей;  кабелей управления и связи; оптических кабелей связи.
  •  В качестве технологических трубопроводов с повышенным требованием к износостойкости;
  • В качестве каналов с повышенной теплопроводностью стенки.

Трубы «Электроплекс II» обладают всеми необходимыми характеристиками, которые позволяют максимально использовать преимущества прокладки кабельных линий методом ГНБ, обеспечивая:

  • повышенную термостойкость;
  • повышенную механическую прочность;
  • отсутствие слипания кабеля и трубы;
  • увеличенную теплопроводность стенок трубы и хорошее охлаждение кабеля;
  • повышенную устойчивость к истиранию.

Типоразмеры труб «Электроплекс II»

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 СТАНДАРТНОЕ РАЗМЕРНОЕ ОТНОШЕНИЕ SDR
7,4 9 11 13,6 17 21
ТОЛЩИНА СТЕНКИ, ММ/ВЕС 1 ПОГ. М, КГ
НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС
63 8,60 1,48 7,10 1,26 5,80 1,05 4,70 0,877 3,80 0,718 - -
75 10,30 2,11 8,40 1,77 6,80 1,48 5,60 1,24 4,50 1,01 - -
90 12,30 3,02 10,10 2,56 8,20 2,14 6,70 1,78 5,40 1,46 - -
110 15,10 4,53 12,30 3,81 10,00 3,17 8,10 2,63 6,60 2,17 5,30 1,75
125 17,10 5,83 14,00 4,92 11,40 4,12 9,20 3,39 7,40 2,78 6,00 2,24
140 19,20 7,33 15,70 6,18 12,70 5,14 10,30 4,25 8,30 3,49 6,70 2,80
160 21,90 9,55 17,90 8,05 14,60 6,73 11,80 5,56 9,50 4,56 7,70 3,68
180 24,60 12,09 20,10 10,19 16,40 8,52 13,30 7,04 10,70 5,78 8,60 4,62
200 27,40 14,95 22,40 12,60 18,20 10,51 14,70 8,67 11,90 7,12 9,60 5,72
225 30,80 18,88 25,20 15,94 20,50 13,30 16,60 10,99 13,40 9,04 10,80 7,23
250 34,20 23,29 27,90 19,61 22,70 16,39 18,40 13,54 14,80 11,09 11,90 8,85
280 37,80 28,92 31,30 24,64 25,40 20,53 20,60 16,97 16,60 13,90 13,40 11,18
315 42,60 36,65 35,20 31,17 28,60 25,97 23,20 21,50 18,70 17,65 15,00 14,04
355 48,00 46,57 39,70 39,63 32,20 32,98 26,10 27,29 22,41 21,10 16,90 17,83
400 54,10 59,14 44,70 50,32 36,30 41,89 29,40 34,65 28,38 23,70 19,10 22,74
450 - 74,60 50,30 62,90 40,90 52,40 33,10 43,30 35,50 26,70 21,50 29,00
500 - 92,10 55,80 77,50 45,40 64,70 36,80 53,50 43,30 29,70 23,90 35,80
560 - 116,00 62,50 97,30 50,80 81,00 41,20 67,10 53,50 33,20 26,70 44,80
630 - 146,00 70,30 123,00 57,20 103,00 46,30 84,80 69,60 37,40 30,00 56,50

Типоразмеры труб «Электроплекс II»

Толщина стенки трубы е (мм) в зависимости от диаметра трубы D (мм) и кольцевой жесткости SN (kH/m2)

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 КОЛЬЦЕВАЯ ЖЕСТКОСТЬ SN кН/м2
12 16 24 32 48 56 64 96
ТОЛЩИНА СТЕНКИ ТРУБЫ е, ММ
50 7,9 8,6 9,7 11 12 4,2 13 14
63 3,2 3,5 4 4,3 4,9 5,3 5,4 6,1
75 3,8 4,2 4,7 5,2 5,9 6,3 6,4 7,2
90 4,6 5 5,7 6,2 7 7,5 7,7 8,7
110 5,6 6,1 6,9 7,6 8,6 9,2 9,4 10,6
125 6,3 6,9 7,9 8,6 9,8 10,4 10,7 12
140 7,1 7,8 8,8 9,6 10,9 11,7 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,3 13,6 15,4
180 9,1 10 11,3 12,4 14 15 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 16,7 17 19,3
225 11,4 12,5 14,2 15,5 17,6 18,8 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 20,8 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,3 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,3 26,8 30,4
355 18 19,7 22,3 24,4 27,7 29,6 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 33,3 34,1 38,5
450 22,8 24,9 28,3 31 35,1 37,5 38,3 43,4
500 25,3 27,7 31,5 34,4 39 41,7 42,6 48,2
560 28,3 31 35,3 38,6 43,7 46,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 52,5 53,7 -



Цифровая маркировка

На каждой гладкостенной трубе «Электроплекс II» нанесён  QR-код, позволяющий защитить клиента от поставки контрафактной продукции. Нанесённый QR-код содержит ссылку на официальный сайт с подробной информацией о продукции:

  • номер партии;
  • дата производства и срок хранения;
  • сертификат соответствия требованиям ТУ и ГОСТ;
  • заключение аттестационной комиссии ПАО «Россети»;
  • паспорт качества;
  • руководство по эксплуатации.

Сравнение характеристик труб «Электроплекс II» с трубами из других материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС II» СТАЛЬ АСБЕСТОЦЕМЕНТ
Прокладка методом горизонтально направленного бурения Возможно Невозможно Невозможно
Определение места повреждения оболочки кабеля, проложенного в трубе* Возможно Невозможно Невозможно
Электрохимическая защита Не требуется Требуется Не требуется
Прокладка кабеля до 500 кВ Возможно Невозможно Возможно
Скорость монтажа Высокая Средняя Низкая
Компенсация вихревых токов Не требуется Требуется Не требуется
Коррозионная стойкость Высокая Низкая Высокая
Длительный срок эксплуатации (более 50 лет) ДА НЕТ НЕТ

Сравнение характеристик труб «Электроплекс II» с трубами из различных полимерных материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС II» ПНД ПП ПВХ
Длительно допустимая температура нагрева токопроводящих жил, °С 110 40 60 40
Сварка встык или с применением электромуфт Возможна Возможна Возможна Невозможна
Прочность Высокая Низкая Средняя Высокая
Износостойкость Высокая Низкая Средняя Высокая
Гибкость Высокая Высокая Низкая Отсутствует



«Электроплекс II», «Электроплекс II +», Электроплекс II ПРО», Электроплекс II + ПРО»

Трубы двухслойные термостойкие для защиты кабельных линий при подземной прокладке.

  • При изготовлении труб с использованием материала ПЭ-RC c повышенной устойчивостью к образованию и распространению трещин для наружного слоя к наименованию трубы добавляется обозначение RC;
  • Серия труб с обозначением "+" стандартизирована по кольцевой жесткости SN (kH/m2)
  • При изготовлении труб с использованием технологии, обеспечивающей возможность определения места повреждения проложенных внутри труб кабелей, имеют обозначение ОМП;
  • При изготовлении труб с защитной оболочкой из полипропилена к наименованию трубы добавляется обозначение ПРО .

Характеристики трубы:

  • Рабочая температура от –70 до +110°С (кратковременно до 170°С).
  • Трубы выпускаются диаметром от 63 до до 630 мм в отрезках 12 м.
  • Срок службы 50 лет (при соблюдении условий эксплуатации).
  • Гидро-грязезащита кабельных линий IP68.
  • Класс напряжения: до 500 кВ
  • Наружный слой изготовлен из темостабилизированного материала RС,
    устойчивого к распространению трещин.

Нормативная документация:

ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025

Пример условного обозначения: Труба «Электроплекс II RC» 110х10 SN64 F1 N 1250 +110°С ТУ 22.21.21-054-15531453-2025

Трубы «Электроплекс II» могут быть использованы:

  • При прокладке высоковольных кабельных линий.
  • При бестраншейной укладке методами горизонтально направленного бурения.
  • При проколе, реновации, релайнинге.
  • При траншейной укладке без песчаной засыпки в случаях прокладки гравийно-галечных, щебенистых и других неподготовленных грунтах с целью уменьшения расходов и сокращения сроков монтажных работ.
  • В качестве защитных футляров, работающих в условиях повышенных температур для наружной, подземной, раздельной и совместной прокладки в них: силовых кабелей и электрических проводов; телекоммуникационных, сигнальных  кабелей;  кабелей управления и связи; оптических кабелей связи.
  •  В качестве технологических трубопроводов с повышенным требованием к износостойкости;
  • В качестве каналов с повышенной теплопроводностью стенки.

Трубы «Электроплекс II» обладают всеми необходимыми характеристиками, которые позволяют максимально использовать преимущества прокладки кабельных линий методом ГНБ, обеспечивая:

  • повышенную термостойкость;
  • повышенную механическую прочность;
  • отсутствие слипания кабеля и трубы;
  • увеличенную теплопроводность стенок трубы и хорошее охлаждение кабеля;
  • повышенную устойчивость к истиранию.

Типоразмеры труб «Электроплекс II»

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 СТАНДАРТНОЕ РАЗМЕРНОЕ ОТНОШЕНИЕ SDR
7,4 9 11 13,6 17 21
ТОЛЩИНА СТЕНКИ, ММ/ВЕС 1 ПОГ. М, КГ
НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС НОМ. en ВЕС
63 8,60 1,48 7,10 1,26 5,80 1,05 4,70 0,877 3,80 0,718 - -
75 10,30 2,11 8,40 1,77 6,80 1,48 5,60 1,24 4,50 1,01 - -
90 12,30 3,02 10,10 2,56 8,20 2,14 6,70 1,78 5,40 1,46 - -
110 15,10 4,53 12,30 3,81 10,00 3,17 8,10 2,63 6,60 2,17 5,30 1,75
125 17,10 5,83 14,00 4,92 11,40 4,12 9,20 3,39 7,40 2,78 6,00 2,24
140 19,20 7,33 15,70 6,18 12,70 5,14 10,30 4,25 8,30 3,49 6,70 2,80
160 21,90 9,55 17,90 8,05 14,60 6,73 11,80 5,56 9,50 4,56 7,70 3,68
180 24,60 12,09 20,10 10,19 16,40 8,52 13,30 7,04 10,70 5,78 8,60 4,62
200 27,40 14,95 22,40 12,60 18,20 10,51 14,70 8,67 11,90 7,12 9,60 5,72
225 30,80 18,88 25,20 15,94 20,50 13,30 16,60 10,99 13,40 9,04 10,80 7,23
250 34,20 23,29 27,90 19,61 22,70 16,39 18,40 13,54 14,80 11,09 11,90 8,85
280 37,80 28,92 31,30 24,64 25,40 20,53 20,60 16,97 16,60 13,90 13,40 11,18
315 42,60 36,65 35,20 31,17 28,60 25,97 23,20 21,50 18,70 17,65 15,00 14,04
355 48,00 46,57 39,70 39,63 32,20 32,98 26,10 27,29 22,41 21,10 16,90 17,83
400 54,10 59,14 44,70 50,32 36,30 41,89 29,40 34,65 28,38 23,70 19,10 22,74
450 - 74,60 50,30 62,90 40,90 52,40 33,10 43,30 35,50 26,70 21,50 29,00
500 - 92,10 55,80 77,50 45,40 64,70 36,80 53,50 43,30 29,70 23,90 35,80
560 - 116,00 62,50 97,30 50,80 81,00 41,20 67,10 53,50 33,20 26,70 44,80
630 - 146,00 70,30 123,00 57,20 103,00 46,30 84,80 69,60 37,40 30,00 56,50

Типоразмеры труб «Электроплекс II»

Толщина стенки трубы е (мм) в зависимости от диаметра трубы D (мм) и кольцевой жесткости SN (kH/m2)

DN

НАРУЖНЫЙ ДИАМЕТР, ММ

 КОЛЬЦЕВАЯ ЖЕСТКОСТЬ SN кН/м2
12 16 24 32 48 56 64 96
ТОЛЩИНА СТЕНКИ ТРУБЫ е, ММ
50 7,9 8,6 9,7 11 12 4,2 13 14
63 3,2 3,5 4 4,3 4,9 5,3 5,4 6,1
75 3,8 4,2 4,7 5,2 5,9 6,3 6,4 7,2
90 4,6 5 5,7 6,2 7 7,5 7,7 8,7
110 5,6 6,1 6,9 7,6 8,6 9,2 9,4 10,6
125 6,3 6,9 7,9 8,6 9,8 10,4 10,7 12
140 7,1 7,8 8,8 9,6 10,9 11,7 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,3 13,6 15,4
180 9,1 10 11,3 12,4 14 15 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 16,7 17 19,3
225 11,4 12,5 14,2 15,5 17,6 18,8 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 20,8 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,3 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,3 26,8 30,4
355 18 19,7 22,3 24,4 27,7 29,6 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 33,3 34,1 38,5
450 22,8 24,9 28,3 31 35,1 37,5 38,3 43,4
500 25,3 27,7 31,5 34,4 39 41,7 42,6 48,2
560 28,3 31 35,3 38,6 43,7 46,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 52,5 53,7 -



Цифровая маркировка

На каждой гладкостенной трубе «Электроплекс II» нанесён  QR-код, позволяющий защитить клиента от поставки контрафактной продукции. Нанесённый QR-код содержит ссылку на официальный сайт с подробной информацией о продукции:

  • номер партии;
  • дата производства и срок хранения;
  • сертификат соответствия требованиям ТУ и ГОСТ;
  • заключение аттестационной комиссии ПАО «Россети»;
  • паспорт качества;
  • руководство по эксплуатации.

Сравнение характеристик труб «Электроплекс II» с трубами из других материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС II» СТАЛЬ АСБЕСТОЦЕМЕНТ
Прокладка методом горизонтально направленного бурения Возможно Невозможно Невозможно
Определение места повреждения оболочки кабеля, проложенного в трубе* Возможно Невозможно Невозможно
Электрохимическая защита Не требуется Требуется Не требуется
Прокладка кабеля до 500 кВ Возможно Невозможно Возможно
Скорость монтажа Высокая Средняя Низкая
Компенсация вихревых токов Не требуется Требуется Не требуется
Коррозионная стойкость Высокая Низкая Высокая
Длительный срок эксплуатации (более 50 лет) ДА НЕТ НЕТ

Сравнение характеристик труб «Электроплекс II» с трубами из различных полимерных материалов

ПАРАМЕТРЫ «ЭЛЕКТРОПЛЕКС II» ПНД ПП ПВХ
Длительно допустимая температура нагрева токопроводящих жил, °С 110 40 60 40
Сварка встык или с применением электромуфт Возможна Возможна Возможна Невозможна
Прочность Высокая Низкая Средняя Высокая
Износостойкость Высокая Низкая Средняя Высокая
Гибкость Высокая Высокая Низкая Отсутствует



Преимущества

Высокая стойкость к растрескиванию
Высокая скорость соединения
Высокая химическая стойкость
Герметичность в течение всего срока эксплуатации – не менее 50 лет
Защита от подделки
Не требуется электрохимическая защита трубопровода
Низкие затраты на использование тяжелой техники при монтаже
Низкий вес
Сейсмостойкость, устойчивость к динамическим и статическим нагрузкам

Помощь в проектировании

Получить дополнительную информацию, а также запросить материалы для проектирования вы можете, обратившись по телефону +7 (3843) 99-17-84 или электронной почте sib-dinamika@mail.ru

Фотографии

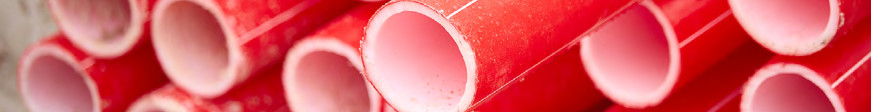

Трубы для защиты кабельных линий до 500 кВ
