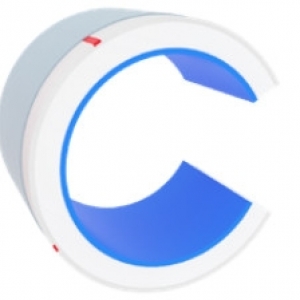

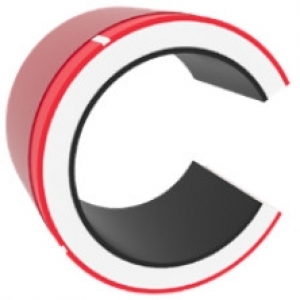

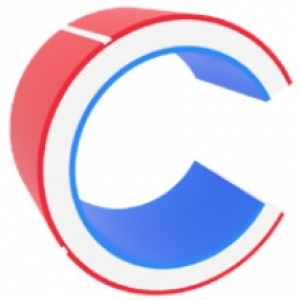

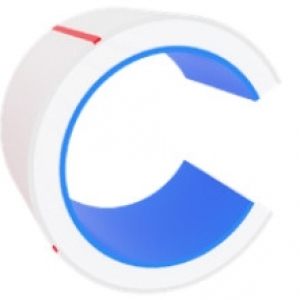

Огнестойкие трубы для защиты кабельных линий до 500 кВ
«Электроплекс III НГ», «Электроплекс III ОС», «Электроплекс III СК»
Трубы трехслойные термостойкие для защиты кабельных линий при подземной прокладке. Все варианты «Электроплекс III» трубы могут изготовливаться с защитной оболочкой ПРО из композиций полипропилена с твердостью по Шору D не менее 69 единиц, легкоудаляемой с поверхности трубы.
- При изготовлении труб с использованием материала ПЭ-RC c повышенной устойчивостью к образованию и распространению трещин для наружного слоя к наименованию трубы добавляется обозначение RC;
-
Серия труб с обозначением "+" стандартизирована по кольцевой жесткости SN (kH/m2)
-
При изготовлении труб с использованием композиции полиэтилена, стойкой к воздействию открытого пламени, для внутреннего слоя к наименованию трубы добавляется обозначение ОС;
-
Если внутренний слой изготовлен из материала, снижающего коэффициент трения при протяжке кабеля, в этом случае к наименованию трубы добавляется обозначение СК;
-
При изготовлении труб с использованием технологии, обеспечивающей возможность определения места повреждения проложенных внутри труб кабелей, имеют обозначение ОМП;
-
При изготовлении труб с защитной оболочкой из полипропилена к наименованию трубы добавляется обозначение ПРО
-
Если защитная оболочка трубы изготовлена с использованием композиции полипропилена, стойкой
к воздействию открытого пламени, к наименованию оболочки трубы ПРО добавляется обозначение НГ.
Характеристики трубы «Электроплекс III НГ», «Электроплекс + III НГ»:
«Электроплекс III НГ» — трубы трехслойные с внутренним негорючим слоем, промежуточным слоем из термостабилизированного полиэтилена и внешним негорючим слоем.
- Рабочая температура от -50 до +120°С (кратковременно до 200°С).
- Трубы выпускаются диаметром от 63 до до 630 мм в отрезках 12 м.
- Срок службы 50 лет (при соблюдении условий эксплуатации).
- Гидро-грязезащита кабельных линий IP68.
- Класс напряжения: до 500 кВ
- Устойчивость к короткому замыканию. Степень горючести внутреннего и наружного слоёв ПВ-0.
Нормативная документация:
ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025
Пример условного обозначения:
1) Труба «Электроплекс III НГ» 110х10 SN64 F1 N 1250 +120°С ТУ 22.21.21-054-15531453-2025
2) Труба «Электроплекс III ПРО НГ» 110х10 SN64 F1 N 1250 +120°С ТУ 22.21.21-054-15531453-2025
Характеристики трубы «Электроплекс III ОС», «Электроплекс + III ОС»:
«Электроплекс III ОС» — трубы трехслойные с внутренним негорючим слоем, промежуточным слоем из термостабилизированного полиэтилена и внешним маркерным слоем.
- Рабочая температура от -50 до +120°С (кратковременно до 200°С).
- Трубы выпускаются диаметром от 63 до до 630 мм в отрезках 12 м.
- Срок службы 50 лет (при соблюдении условий эксплуатации).
- Гидро-грязезащита кабельных линий IP68.
- Класс напряжения: до 500 кВ
- Устойчивость к короткому замыканию. Степень горючести внутреннего
слоя ПВ-0.
Нормативная документация:
ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025
Пример условного обозначения: Труба «Электроплекс III ОС» 110х10 SN64 F1 N 1250 +120°С ТУ 22.21.21-054-15531453-2025
Характеристики трубы «Электроплекс III СК», «Электроплекс + III СК»:
«Электроплекс III СК» — трубы трехслойные с внутренним слоем с применением скользящей добавки, промежуточным слоем из термостабилизированного полиэтилена и внешним маркерным слоем ― «Электроплекс III СК».
- Рабочая температура от -50 до +120°С (кратковременно до 200°С).
- Трубы выпускаются диаметром от 63 до до 630 мм в отрезках 12 м.
- Срок службы 50 лет (при соблюдении условий эксплуатации).
- Гидро-грязезащита кабельных линий IP68.
- Класс напряжения: до 500 кВ
- Скользящая добавка.
Нормативная документация:
ГОСТ 70751-2023, ТУ 22.21.21-054-15531453-2025
Пример условного обозначения: Труба «Электроплекс III СК» 110х10 SN64 F1 N 1250 +110°С ТУ 22.21.21-054-15531453-2025
Трубы «Электроплекс III» могут быть использованы:
- При прокладке высоковольных кабельных линий.
- При бестраншейной укладке методами горизонтально направленного бурения.
- При проколе, реновации, релайнинге.
- При траншейной укладке без песчаной засыпки в случаях прокладки гравийно-галечных, щебенистых и других неподготовленных грунтах с целью уменьшения расходов и сокращения сроков монтажных работ.
- В качестве защитных футляров, работающих в условиях повышенных температур для наружной, подземной, раздельной и совместной прокладки в них: силовых кабелей и электрических проводов; телекоммуникационных, сигнальных кабелей; кабелей управления и связи; оптических кабелей связи.
- В качестве технологических трубопроводов с повышенным требованием к износостойкости;
- В качестве каналов с повышенной теплопроводностью стенки.
Трубы «Электроплекс» обладают всеми необходимыми характеристиками, которые позволяют максимально использовать преимущества прокладки кабельных линий методом ГНБ, обеспечивая:
- повышенную термостойкость;
- повышенную механическую прочность;
- отсутствие слипания кабеля и трубы;
- увеличенную теплопроводность стенок трубы и хорошее охлаждение кабеля;
- повышенную устойчивость к истиранию.
Типоразмеры труб «Электроплекс III»
|
DN НАРУЖНЫЙ ДИАМЕТР, ММ |
СТАНДАРТНОЕ РАЗМЕРНОЕ ОТНОШЕНИЕ SDR | |||||||||||
| 7,4 | 9 | 11 | 13,6 | 17 | 21 | |||||||
| ТОЛЩИНА СТЕНКИ, ММ/ВЕС 1 ПОГ. М, КГ | ||||||||||||
| НОМ. en | ВЕС | НОМ. en | ВЕС | НОМ. en | ВЕС | НОМ. en | ВЕС | НОМ. en | ВЕС | НОМ. en | ВЕС | |
| 32 | 4,40 | 0,381 | 3,60 | 0,326 | 3,00 | 0,278 | 2,40 | 0,231 | 2,00 | 0,195 | - | - |
| 40 | 5,50 | 0,594 | 4,50 | 0,507 | 3,70 | 0,428 | 3,00 | 0,355 | 2,40 | 0,294 | - | - |
| 50 | 6,90 | 0,937 | 5,60 | 0,791 | 4,60 | 0,663 | 3,70 | 0,547 | 3,00 | 0,452 | - | - |
| 63 | 8,60 | 1,48 | 7,10 | 1,26 | 5,80 | 1,05 | 4,70 | 0,877 | 3,80 | 0,718 | - | - |
| 75 | 10,30 | 2,11 | 8,40 | 1,77 | 6,80 | 1,48 | 5,60 | 1,24 | 4,50 | 1,01 | - | - |
| 90 | 12,30 | 3,02 | 10,10 | 2,56 | 8,20 | 2,14 | 6,70 | 1,78 | 5,40 | 1,46 | - | - |
| 110 | 15,10 | 4,53 | 12,30 | 3,81 | 10,00 | 3,17 | 8,10 | 2,63 | 6,60 | 2,17 | 5,30 | 1,75 |
| 125 | 17,10 | 5,83 | 14,00 | 4,92 | 11,40 | 4,12 | 9,20 | 3,39 | 7,40 | 2,78 | 6,00 | 2,24 |
| 140 | 19,20 | 7,33 | 15,70 | 6,18 | 12,70 | 5,14 | 10,30 | 4,25 | 8,30 | 3,49 | 6,70 | 2,80 |
| 160 | 21,90 | 9,55 | 17,90 | 8,05 | 14,60 | 6,73 | 11,80 | 5,56 | 9,50 | 4,56 | 7,70 | 3,68 |
| 180 | 24,60 | 12,09 | 20,10 | 10,19 | 16,40 | 8,52 | 13,30 | 7,04 | 10,70 | 5,78 | 8,60 | 4,62 |
| 200 | 27,40 | 14,95 | 22,40 | 12,60 | 18,20 | 10,51 | 14,70 | 8,67 | 11,90 | 7,12 | 9,60 | 5,72 |
| 225 | 30,80 | 18,88 | 25,20 | 15,94 | 20,50 | 13,30 | 16,60 | 10,99 | 13,40 | 9,04 | 10,80 | 7,23 |
| 250 | 34,20 | 23,29 | 27,90 | 19,61 | 22,70 | 16,39 | 18,40 | 13,54 | 14,80 | 11,09 | 11,90 | 8,85 |
| 280 | 37,80 | 28,92 | 31,30 | 24,64 | 25,40 | 20,53 | 20,60 | 16,97 | 16,60 | 13,90 | 13,40 | 11,18 |
| 315 | 42,60 | 36,65 | 35,20 | 31,17 | 28,60 | 25,97 | 23,20 | 21,50 | 18,70 | 17,65 | 15,00 | 14,04 |
| 355 | 48,00 | 46,57 | 39,70 | 39,63 | 32,20 | 32,98 | 26,10 | 27,29 | 22,41 | 21,10 | 16,90 | 17,83 |
| 400 | 54,10 | 59,14 | 44,70 | 50,32 | 36,30 | 41,89 | 29,40 | 34,65 | 28,38 | 23,70 | 19,10 | 22,74 |
| 450 | - | 74,60 | 50,30 | 62,90 | 40,90 | 52,40 | 33,10 | 43,30 | 35,50 | 26,70 | 21,50 | 29,00 |
| 500 | - | 92,10 | 55,80 | 77,50 | 45,40 | 64,70 | 36,80 | 53,50 | 43,30 | 29,70 | 23,90 | 35,80 |
| 560 | - | 116,00 | 62,50 | 97,30 | 50,80 | 81,00 | 41,20 | 67,10 | 53,50 | 33,20 | 26,70 | 44,80 |
| 630 | - | 146,00 | 70,30 | 123,00 | 57,20 | 103,00 | 46,30 | 84,80 | 69,60 | 37,40 | 30,00 | 56,50 |
Типоразмеры труб «Электроплекс III +»
Толщина стенки трубы е (мм) в зависимости от диаметра трубы D (мм) и кольцевой жесткости SN (kH/m2)
|
DN НАРУЖНЫЙ ДИАМЕТР, ММ |
КОЛЬЦЕВАЯ ЖЕСТКОСТЬ SN КН/М | |||||||
| 12 | 16 | 24 | 32 | 48 | 56 | 64 | 96 | |
| ТОЛЩИНА СТЕНКИ ТРУБЫ е, ММ | ||||||||
| 50 | 7,9 | 8,6 | 9,7 | 11 | 12 | 4,2 | 13 | 14 |
| 63 | 3,2 | 3,5 | 4 | 4,3 | 4,9 | 5,3 | 5,4 | 6,1 |
| 75 | 3,8 | 4,2 | 4,7 | 5,2 | 5,9 | 6,3 | 6,4 | 7,2 |
| 90 | 4,6 | 5 | 5,7 | 6,2 | 7 | 7,5 | 7,7 | 8,7 |
| 110 | 5,6 | 6,1 | 6,9 | 7,6 | 8,6 | 9,2 | 9,4 | 10,6 |
| 125 | 6,3 | 6,9 | 7,9 | 8,6 | 9,8 | 10,4 | 10,7 | 12 |
| 140 | 7,1 | 7,8 | 8,8 | 9,6 | 10,9 | 11,7 | 11,9 | 13,5 |
| 160 | 8,1 | 8,9 | 10,1 | 11 | 12,5 | 13,3 | 13,6 | 15,4 |
| 180 | 9,1 | 10 | 11,3 | 12,4 | 14 | 15 | 15,3 | 17,3 |
| 200 | 10,1 | 11,1 | 12,6 | 13,8 | 15,6 | 16,7 | 17 | 19,3 |
| 225 | 11,4 | 12,5 | 14,2 | 15,5 | 17,6 | 18,8 | 19,2 | 21,7 |
| 250 | 12,7 | 13,9 | 15,7 | 17,2 | 19,5 | 20,8 | 21,3 | 24,1 |
| 280 | 14,2 | 15,5 | 17,6 | 19,3 | 21,8 | 23,3 | 23,9 | 27 |
| 315 | 15,9* | 17,5 | 19,8 | 21,7 | 24,6 | 26,3 | 26,8 | 30,4 |
| 355 | 18 | 19,7 | 22,3 | 24,4 | 27,7 | 29,6 | 30,3* | 34,2* |
| 400 | 20,2 | 22,2 | 25,2 | 27,5 | 31,2 | 33,3 | 34,1 | 38,5 |
| 450 | 22,8 | 24,9 | 28,3 | 31 | 35,1 | 37,5 | 38,3 | 43,4 |
| 500 | 25,3 | 27,7 | 31,5 | 34,4 | 39 | 41,7 | 42,6 | 48,2 |
| 560 | 28,3 | 31 | 35,3 | 38,6 | 43,7 | 46,7 | 47,7 | 54 |
| 630 | 31,9 | 34,9 | 39,7 | 43,4 | 49,2 | 52,5 | 53,7 | - |
Цифровая маркировка
На каждой гладкостенной трубе «Электроплекс III» нанесён QR-код, позволяющий защитить клиента от поставки контрафактной продукции. Нанесённый QR-код содержит ссылку на официальный сайт с подробной информацией о продукции:
- номер партии;
- дата производства и срок хранения;
- сертификат соответствия требованиям ТУ и ГОСТ;
- заключение аттестационной комиссии ПАО «Россети»;
- паспорт качества;
- руководство по эксплуатации.
Сравнение характеристик труб «Электроплекс» с трубами из других материалов
| ПАРАМЕТРЫ | «ЭЛЕКТРОПЛЕКС III» | СТАЛЬ | АСБЕСТОЦЕМЕНТ |
| Прокладка методом горизонтально направленного бурения | Возможно | Невозможно | Невозможно |
| Определение места повреждения оболочки кабеля, проложенного в трубе* | Возможно | Невозможно | Невозможно |
| Электрохимическая защита | Не требуется | Требуется | Не требуется |
| Скорость монтажа | Высокая | Средняя | Низкая |
| Компенсация вихревых токов | Не требуется | Требуется | Не требуется |
| Коррозионная стойкость | Высокая | Низкая | Высокая |
| Длительный срок эксплуатации (более 50 лет) | ДА | НЕТ | НЕТ |
| Прокладка кабеля до 500 кВ | Возможно | Невозможно | Невозможно |
Сравнение характеристик труб «Электроплекс» с трубами из различных полимерных материалов
| ПАРАМЕТРЫ | «ЭЛЕКТРОПЛЕКС III» | ПНД | ПП | ПВХ |
| Длительно допустимая температура нагрева токопроводящих жил, °С | 120 | 40 | 60 | 40 |
| Сварка встык или с применением электромуфт | Возможна | Возможна | Возможна | Невозможна |
| Прочность | Высокая | Низкая | Средняя | Высокая |
| Износостойкость | Высокая | Низкая | Средняя | Высокая |
| Гибкость | Высокая | Высокая | Низкая | Отсутствует |
| Стойкость к воздействию открытого пламени | Устойчивы | Неустойчивы | Неустойчивы | Неустойчивы |
