Электроплекс-II тип 1

Трубы «Электроплекс» тип 1 - предназначены для прокладки высоковольтных кабельных линий с напряжением до 500кВ с целью защиты кабеля от механических повреждений, изоляции от влаги и прочих негативных внешних воздействий. Трубы «Электроплекс» могут производиться в исполнении ОМП (обнаружение места повреждения) и СК (добавление скользящих добавок в внутренний слой стенки). В зависимости от количества слоев подразделяются на виды: «Электроплекс I», «Электроплекс II» и «Электроплекс III».

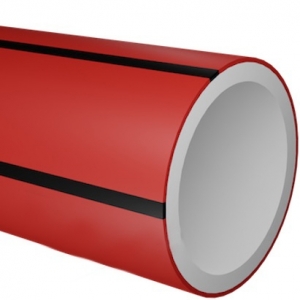

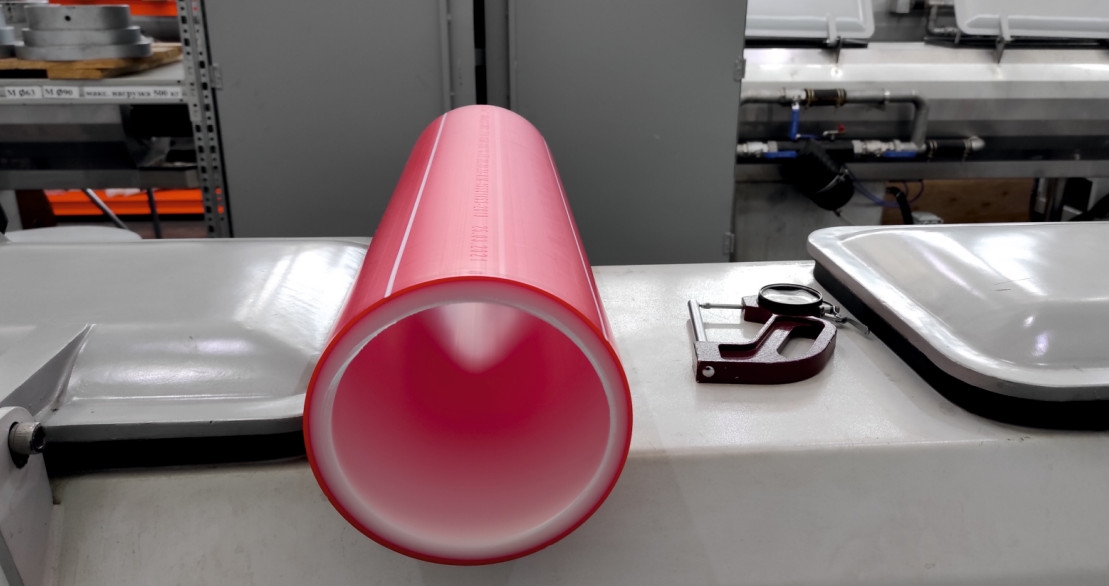

Электроплекс-II - это двухслойные трубы из полимерной композиции повышенной термостойкости с использованием дополнительных негорючих компонентов. Трубы обладают повышенной устойчивостью к внешним нагрузкам и имеют класс горючести ПВ-О (не поддерживают горение), а также являются стойкими к воздействию коротких замыканий и обеспечивают надежную работу высоковольтных кабельных линий до 500кВ с рабочей температурой нагрева до 120°С. Внешний вид трубы - красного цвета с черными маркировочными полосами в количестве не менее 4-х, нанесенных на поверхность трубы.

Внешний слой трубы является маркерным составляет 10% от толщины стенки, изготавливается из полиэтилена марки ПЭ100 RC и имеет красный цвет. ПЭ100RC (Resistance to Crack) это инновационная марка полиэтилена, стойкого к образованию и распространению трещин, по данным показателям ПЭ100 RC более чем в 25 раз лучше обычного ПЭ100, что делает его более предпочтительным при прокладке методом ГНБ и снижает требования к песчаной засыпке при прокладке открытым способом.

Внутренний слой белого цвета - составляет 90% от толщины стенки, изготавливается из полимерной композиции повышенной термостойкости.

Прокладка труб предусматривается различными методами:

  • протяжка методом ГНБ
  • протяжка в существующий футляр, канал
  • открытая прокладка в траншее

Диаметр: 50 – 280 мм

SN: 4; 12; 16; 24; 32; 48; 56; 64; 96; 192

SDR: 7,4; 9; 10; 11,6; 11,6; 11; 13; 13,6; 15; 16; 17; 18; 20; 21; 26

Материал труб: внешний слой ПЭ100RC, внутренний слой полимерная композиция повышенной термостойкости

Рабочая температура нагрева:: 120°С (кратковременно 180°С)

Пример для заполнения: Труба «Электроплекс-II» тип 1 НГ 110х10,0 SN56 F1 N 1250 120°С ТУ 22.21.21-010- 15531453-2019 ГОСТ Р МЭК 61386.24-2014: Труба «Электроплекс-II» тип 1 не распространяющая горение, номинальным наружным диаметром 110, номинальной толщиной стенки 10,0 мм, кольцевой жесткостью SN56, максимально допустимым усилием протягивания трубы F1, степенью сопротивления удару: нормальная, степенью сопротивления сжатию типа 1250, температурой эксплуатации 120°С.

Нормативная документация: ТУ 22.21.21-010-15531453-2019, ГОСТ Р МЭК 61386.24-2014

Область применения:

  • электроснабжение
  • телекоммуникации
  • уличное освещение
  • наружная реклама
  • строительство кабельной канализации, защита кабеля от механических повреждений
  • транспортная инфраструктура (строительство кабельной канализации вдоль автодороги и ж/д или под ними, а также под ВПП аэродромов).

Преимущества труб «Электроплекс» перед трубами из традиционных материалов.

Выбор труб в зависимости от диаметра кабеля (пучка кабеля) в соответствии с ГОСТ 61386.24-2014

Средний наружный диаметр, толщины стенок и овальность труб

По требованию заказчика, в маркировке трубы и условном обозначении, соотношение номинального наружного диаметра к толщине стенки трубы меняется на соотношение номинального наружного диаметра к минимальному внутреннему диаметру трубы.

Все виды труб Электроплекс так же производятся с защитными покрытиями, по желанию клиента.



Трубы «Электроплекс» тип 1 - предназначены для прокладки высоковольтных кабельных линий с напряжением до 500кВ с целью защиты кабеля от механических повреждений, изоляции от влаги и прочих негативных внешних воздействий. Трубы «Электроплекс» могут производиться в исполнении ОМП (обнаружение места повреждения) и СК (добавление скользящих добавок в внутренний слой стенки). В зависимости от количества слоев подразделяются на виды: «Электроплекс I», «Электроплекс II» и «Электроплекс III».

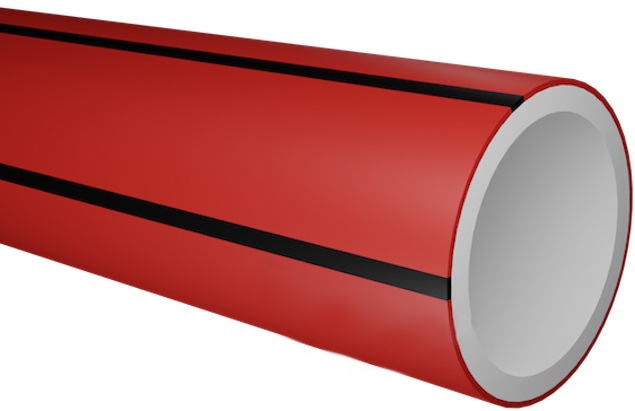

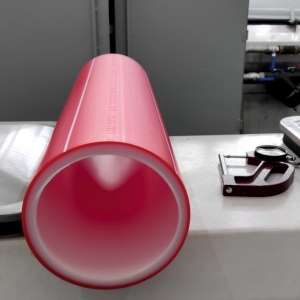

Электроплекс-II - это двухслойные трубы из полимерной композиции повышенной термостойкости с использованием дополнительных негорючих компонентов. Трубы обладают повышенной устойчивостью к внешним нагрузкам и имеют класс горючести ПВ-О (не поддерживают горение), а также являются стойкими к воздействию коротких замыканий и обеспечивают надежную работу высоковольтных кабельных линий до 500кВ с рабочей температурой нагрева до 120°С. Внешний вид трубы - красного цвета с черными маркировочными полосами в количестве не менее 4-х, нанесенных на поверхность трубы.

Внешний слой трубы является маркерным составляет 10% от толщины стенки, изготавливается из полиэтилена марки ПЭ100 RC и имеет красный цвет. ПЭ100RC (Resistance to Crack) это инновационная марка полиэтилена, стойкого к образованию и распространению трещин, по данным показателям ПЭ100 RC более чем в 25 раз лучше обычного ПЭ100, что делает его более предпочтительным при прокладке методом ГНБ и снижает требования к песчаной засыпке при прокладке открытым способом.

Внутренний слой белого цвета - составляет 90% от толщины стенки, изготавливается из полимерной композиции повышенной термостойкости.

Прокладка труб предусматривается различными методами:

  • протяжка методом ГНБ
  • протяжка в существующий футляр, канал
  • открытая прокладка в траншее

Диаметр: 50 – 280 мм

SN: 4; 12; 16; 24; 32; 48; 56; 64; 96; 192

SDR: 7,4; 9; 10; 11,6; 11,6; 11; 13; 13,6; 15; 16; 17; 18; 20; 21; 26

Материал труб: внешний слой ПЭ100RC, внутренний слой полимерная композиция повышенной термостойкости

Рабочая температура нагрева:: 120°С (кратковременно 180°С)

Пример для заполнения: Труба «Электроплекс-II» тип 1 НГ 110х10,0 SN56 F1 N 1250 120°С ТУ 22.21.21-010- 15531453-2019 ГОСТ Р МЭК 61386.24-2014: Труба «Электроплекс-II» тип 1 не распространяющая горение, номинальным наружным диаметром 110, номинальной толщиной стенки 10,0 мм, кольцевой жесткостью SN56, максимально допустимым усилием протягивания трубы F1, степенью сопротивления удару: нормальная, степенью сопротивления сжатию типа 1250, температурой эксплуатации 120°С.

Нормативная документация: ТУ 22.21.21-010-15531453-2019, ГОСТ Р МЭК 61386.24-2014

Область применения:

  • электроснабжение
  • телекоммуникации
  • уличное освещение
  • наружная реклама
  • строительство кабельной канализации, защита кабеля от механических повреждений
  • транспортная инфраструктура (строительство кабельной канализации вдоль автодороги и ж/д или под ними, а также под ВПП аэродромов).

Преимущества труб «Электроплекс» перед трубами из традиционных материалов.

Выбор труб в зависимости от диаметра кабеля (пучка кабеля) в соответствии с ГОСТ 61386.24-2014

Средний наружный диаметр, толщины стенок и овальность труб

По требованию заказчика, в маркировке трубы и условном обозначении, соотношение номинального наружного диаметра к толщине стенки трубы меняется на соотношение номинального наружного диаметра к минимальному внутреннему диаметру трубы.

Все виды труб Электроплекс так же производятся с защитными покрытиями, по желанию клиента.
