Электроплекс II ЗПТ

Трубы «Электроплекс» ЗПТ (защитные полимерные трубы) - предназначены для прокладки ВОЛС, IT-коммуникаций, телефонной канализации, линейных сооружений связи с целью защиты от механических повреждений, изоляции от влаги и прочих негативных внешних воздействий. В свою очередь трубы «Электроплекс» ЗПТ производятся в различном исполнении и в зависимости от количества слоев подразделяются на виды: «Электроплекс I» ЗПТ, «Электроплекс II» ЗПТ и «Электроплекс III» ЗПТ.

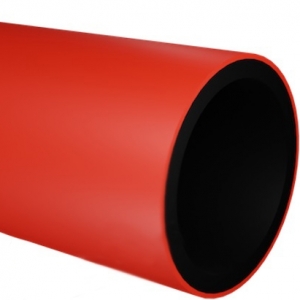

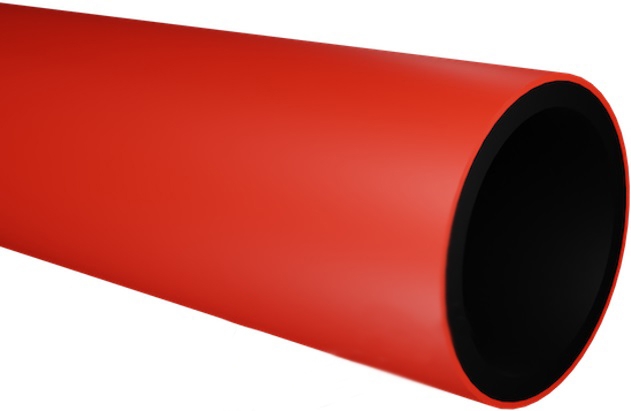

Электроплекс-II ЗПТ - это двухслойные трубы из полиэтилена с использованием дополнительных компонентов, обладающих повышенной устойчивостью к внешним нагрузкам. Внешний вид трубы - двухслойная, красного цвета снаружи без маркировочных полос и черного цвета внутри (по согласованию с потребителем допускается изготовление внутреннего слоя белого цвета).

Прокладка труб предусматривается различными методами:

  • протяжка методом ГНБ
  • протяжка в существующий футляр, канал
  • открытая прокладка в траншее

Диаметр: 50 – 280 мм

SN: 4; 12; 16; 24; 32; 48; 56; 64; 96; 192

SDR: 7,4; 9; 10; 11,6; 11,6; 11; 13; 13,6; 15; 16; 17; 18; 20; 21; 26

Материал труб: полиэтилен с повышенной устойчивостью к внешним нагрузкам

Рабочая температура нагрева: 60°С (кратковременно 110°С)

Пример для заполнения: Труба «Электроплекс-II» ЗПТ  SDR 63x5,8  SN56  F4  N 1250 ТУ 22.21.21-010-155314532019 ГОСТ Р МЭК 61386.24-2014: Труба «Электроплекс-II» ЗПТ, номинальным наружным диаметром 63, номинальной толщиной стенки 5,8 мм, кольцевой жесткостью SN56, максимально допустимым усилием протягивания трубы F4, степенью сопротивления удару: нормальная,
степенью сопротивления сжатию типа 1250

Нормативная документация: ТУ 22.21.21-010-15531453-2019, ГОСТ Р МЭК 61386.24-2014

Область применения:

  • прокладка ВОЛС, IT-коммуникаций, телефонной канализации
  • строительство кабельной канализации, защита кабеля от механических повреждений
  • транспортная инфраструктура (строительство кабельной канализации вдоль автодороги и ж/д или под ними, а также под ВПП аэродромов).

Преимущества труб «Электроплекс» перед трубами из традиционных материалов.

Выбор труб в зависимости от диаметра кабеля (пучка кабеля) в соответствии с ГОСТ 61386.24-2014

Средний наружный диаметр, толщины стенок и овальность труб

По требованию заказчика, в маркировке трубы и условном обозначении, соотношение номинального наружного диаметра к толщине стенки трубы меняется на соотношение номинального наружного диаметра к минимальному внутреннему диаметру трубы.

Все виды труб Электроплекс так же производятся с защитными покрытиями, по желанию клиента.



Трубы «Электроплекс» ЗПТ (защитные полимерные трубы) - предназначены для прокладки ВОЛС, IT-коммуникаций, телефонной канализации, линейных сооружений связи с целью защиты от механических повреждений, изоляции от влаги и прочих негативных внешних воздействий. В свою очередь трубы «Электроплекс» ЗПТ производятся в различном исполнении и в зависимости от количества слоев подразделяются на виды: «Электроплекс I» ЗПТ, «Электроплекс II» ЗПТ и «Электроплекс III» ЗПТ.

Электроплекс-II ЗПТ - это двухслойные трубы из полиэтилена с использованием дополнительных компонентов, обладающих повышенной устойчивостью к внешним нагрузкам. Внешний вид трубы - двухслойная, красного цвета снаружи без маркировочных полос и черного цвета внутри (по согласованию с потребителем допускается изготовление внутреннего слоя белого цвета).

Прокладка труб предусматривается различными методами:

  • протяжка методом ГНБ
  • протяжка в существующий футляр, канал
  • открытая прокладка в траншее

Диаметр: 50 – 280 мм

SN: 4; 12; 16; 24; 32; 48; 56; 64; 96; 192

SDR: 7,4; 9; 10; 11,6; 11,6; 11; 13; 13,6; 15; 16; 17; 18; 20; 21; 26

Материал труб: полиэтилен с повышенной устойчивостью к внешним нагрузкам

Рабочая температура нагрева: 60°С (кратковременно 110°С)

Пример для заполнения: Труба «Электроплекс-II» ЗПТ  SDR 63x5,8  SN56  F4  N 1250 ТУ 22.21.21-010-155314532019 ГОСТ Р МЭК 61386.24-2014: Труба «Электроплекс-II» ЗПТ, номинальным наружным диаметром 63, номинальной толщиной стенки 5,8 мм, кольцевой жесткостью SN56, максимально допустимым усилием протягивания трубы F4, степенью сопротивления удару: нормальная,
степенью сопротивления сжатию типа 1250

Нормативная документация: ТУ 22.21.21-010-15531453-2019, ГОСТ Р МЭК 61386.24-2014

Область применения:

  • прокладка ВОЛС, IT-коммуникаций, телефонной канализации
  • строительство кабельной канализации, защита кабеля от механических повреждений
  • транспортная инфраструктура (строительство кабельной канализации вдоль автодороги и ж/д или под ними, а также под ВПП аэродромов).

Преимущества труб «Электроплекс» перед трубами из традиционных материалов.

Выбор труб в зависимости от диаметра кабеля (пучка кабеля) в соответствии с ГОСТ 61386.24-2014

Средний наружный диаметр, толщины стенок и овальность труб

По требованию заказчика, в маркировке трубы и условном обозначении, соотношение номинального наружного диаметра к толщине стенки трубы меняется на соотношение номинального наружного диаметра к минимальному внутреннему диаметру трубы.

Все виды труб Электроплекс так же производятся с защитными покрытиями, по желанию клиента.
