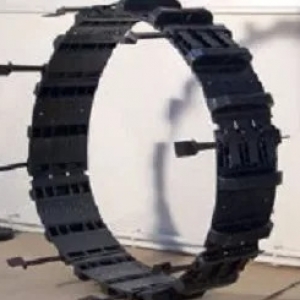

Опорно-центрирующие кольца тип GKI (Д от 530 мм)
Изготавливаются по ТУ 2293-005-58330883-2013
Опорно-центрирующие кольца GKI отличаются быстрым и универсальным монтажом, а также способностью выдерживать большие нагрузки. Необходимая высота ребра рассчитывается из разницы диаметров между футляром и рабочей трубой.
В обозначении типа ОЦК GKI входят параметры для наружного диаметра рабочей трубы в мм и высоты ребра. Например: GKI 960-50 = диаметр рабочей трубы 960 мм, высота ребра 50 мм.
Преимущества
• Гибкая конструкция
• Простой и быстрый монтаж без применения металлических элементов
• Новая техника крепления зажима в пазы
Внимание:
При подборе высоты ребра для ОЦК, необходимо помнить, что при простой прокладке труба в трубе (футляре), за исключением специальных требований заказчика, нет необходимости в строгой центрации рабочей трубы в футляре, достаточно лишь обеспечить основание для прокладки рабочей трубы в футляре, которое будет служить непосредственно материалом, исключающим повреждение изоляции труб при их прокладке, а также необходимым требованием нормативной документации.
Таблица определения
| Диаметр трубы, мм |
Количесвто элементов в кольце GKI |
| 530-630 | 5 |
| 635-749 | 6 |
| 750-854 | 7 |
| 855-959 | 8 |
| 960-1067 | 9 |
| 1068-1199 | 10 |
| 1200-1330 | 11 |
| 1331-1440 | 12 |
Изготавливаются по ТУ 2293-005-58330883-2013
Опорно-центрирующие кольца GKI отличаются быстрым и универсальным монтажом, а также способностью выдерживать большие нагрузки. Необходимая высота ребра рассчитывается из разницы диаметров между футляром и рабочей трубой.
В обозначении типа ОЦК GKI входят параметры для наружного диаметра рабочей трубы в мм и высоты ребра. Например: GKI 960-50 = диаметр рабочей трубы 960 мм, высота ребра 50 мм.
Преимущества
• Гибкая конструкция
• Простой и быстрый монтаж без применения металлических элементов
• Новая техника крепления зажима в пазы
Внимание:
При подборе высоты ребра для ОЦК, необходимо помнить, что при простой прокладке труба в трубе (футляре), за исключением специальных требований заказчика, нет необходимости в строгой центрации рабочей трубы в футляре, достаточно лишь обеспечить основание для прокладки рабочей трубы в футляре, которое будет служить непосредственно материалом, исключающим повреждение изоляции труб при их прокладке, а также необходимым требованием нормативной документации.
Таблица определения
| Диаметр трубы, мм |
Количесвто элементов в кольце GKI |
| 530-630 | 5 |
| 635-749 | 6 |
| 750-854 | 7 |
| 855-959 | 8 |
| 960-1067 | 9 |
| 1068-1199 | 10 |
| 1200-1330 | 11 |
| 1331-1440 | 12 |
