Опорно-центрирующие кольца тип PP (Д от 50 мм до 130 мм)

Изготавливаются по ТУ 2293-005-58330883-2013

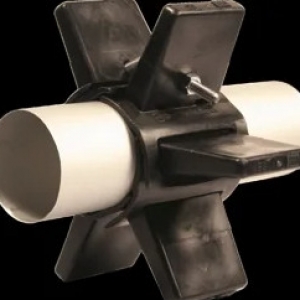

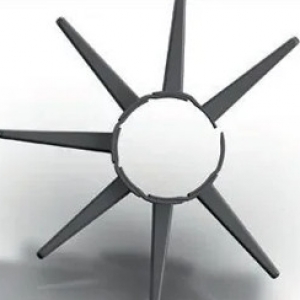

Опорно-центрирующие кольца (ОЦК) тип PP производятся для труб с внешним диаметром от 50 мм до 130 мм. Они состоят из отдельных одинаковых сегментов из полипропилена, двух сегментов с боковыми отверстиями в ребрах, а также двух шпилек и четырех гаек. При сборе сегменты образуют ОЦК, первый и последний сегменты стягиваются шпильками. Необходимый крепеж для ОЦК поставляется в комплекте.

В обозначении типа ОЦК PP входят параметры для наружного диаметра рабочей трубы в мм и высоты ребра. Например: PP 73-55 = диаметр рабочей трубы 73 мм, высота ребра 55 мм.

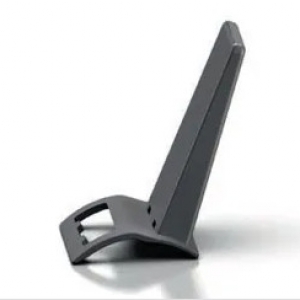

ОЦК состоит только из одного типа сегмента конструкции кольца. Первый и последний сегменты имеют боковые отверстия в ребре, используемые для соединения ОЦК в кольцо посредством шпилек и гаек.

Преимущества
Многоразмерный-изменяемый диаметр кольца. Особенно актуально для труб с большой толщиной стенки, у которых наружный диаметр существенно отличается от условного диаметра (пример: наборные фиброцементные трубы)
ОЦК состоит только из одного типа сегмента конструкции кольца. Первый и последний сегменты имеют боковые отверстия в ребре, используемые для соединения ОЦК в кольцо посредством шпилек. Покрывают диапазон диаметров для установки на прокладываемые трубы от 50 мм до 100 мм. Данное превосходство является решающим преимуществом при хранении на складе.

Внимание:

При подборе высоты ребра для ОЦК, необходимо помнить, что при простой прокладке труба в трубе (футляре), за исключением специальных требований заказчика, нет необходимости в строгой центрации рабочей трубы в футляре. Даже при применении колец с минимальной высотой опоры, выполняются все требования по прокладке трубы и ее защите от повреждения и диэлектрических токов.
